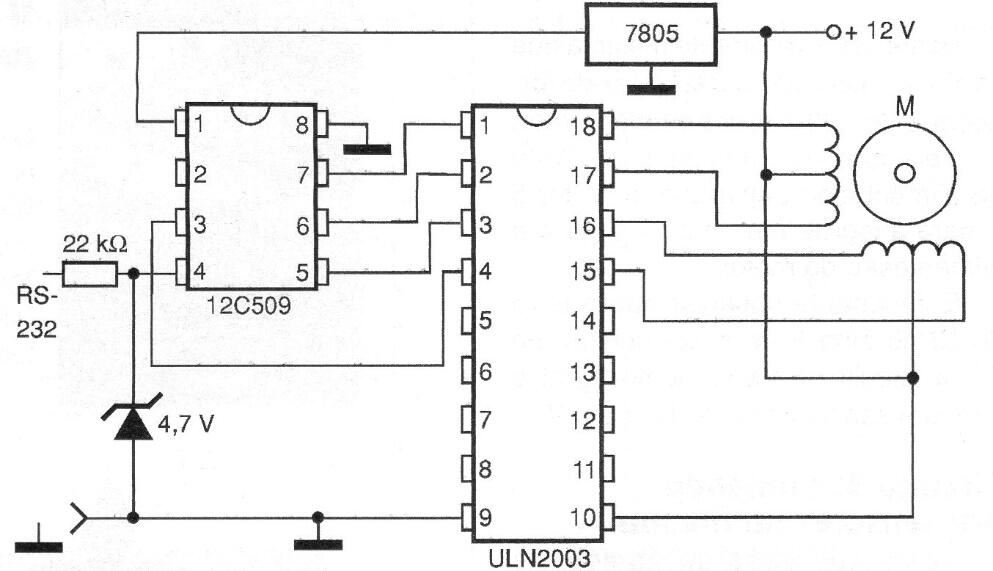

El circuito que se muestra en la figura permite controlar un motor paso a paso a través del puerto serial de una PC. En esta aplicación contamos con el uso del circuito integrado ULN2803 para control de potencia con capacidad para suministrar corrientes de hasta 500 mA al motor controlado. El circuito integrado 7805 reduce la tensión de 12 V de la alimentación del motor a los 5 V requeridos por la lógica formada por el circuito integrado 12C509. El diodo Zener de 4V7 x 400 mW sirve como filtro para desviar cualquier pulso de tensión más alto que se encuentre en la línea de datos y pueda causar problemas con el circuito.
Control de motor paso a paso a través del puerto serial | Haga click en la imagen para ampliar |
