Crowbar para TTL (CIR17553S)

: Written by: Newton C. Braga; Category: Banco de circuitos

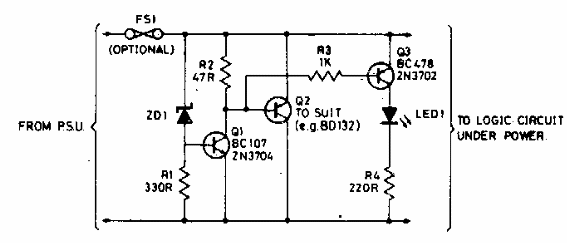

Este circuito de protección para aplicaciones TTL se dispara quemando el fusible si la tensión alcanza los 6V. Los componentes son comunes, admitiendo equivalentes.

Crowbar para TTL
