MC1411 (ULN2001A)
MC1412 (ULN2002A)
MC1413 (ULN2003A)
MC1414 (ULN2004A)

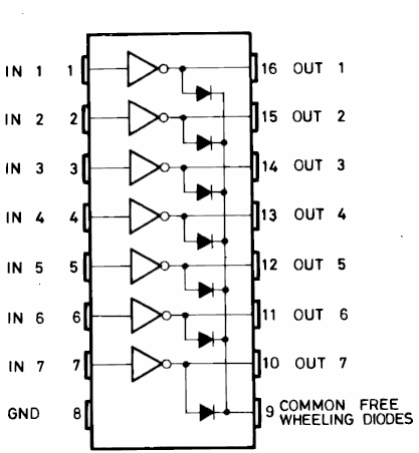

Array de Transistores Darlington de Alta Corriente para control de motores de paso, motores DC y solenoides. En la figura 1 la pinza de estos Cis.
Características:
Tensión de salida máxima: 50 V
Corriente de colector máxima: 500 mA
Tensión máxima de entrada: 30 V
Diferencias:
MC1411 / ULN2001A - Para uso con tecnología TTL / PMOS y CMOS
MC1412 / ULN2002A - Con diodo zener interno está indicado para tecnología PMOS de 14 a 25 V
MC1413 / ULN2003A - Tiene una resistencia de 2,7 k en serie con la entrada para operar con salidas TTL y CMOS
MC1414 / ULN2004A - Utiliza resistor de entrada de 10k para operar con sistemas MOS de 8 a 18 V.

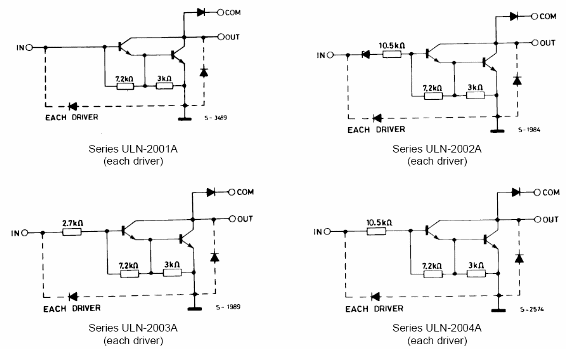

En la figura 2 las etapas correspondientes a cada tipo.
