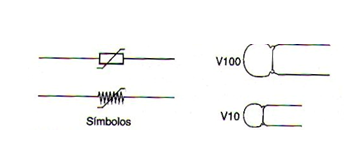

VDR (Voltage Dependent Resistors) o Resistores que dependen de la Tensión también se denominan Varistores de óxido de zinc o metal oxido. Otra denominación encontrada para estos componentes es como TSA (Transient Surge Absorbers) o componentes que absorben transitorios. Estos componentes poseen una resistencia que cambia con la tensión aplicada. Esta resistencia cae abruptamente posibilitando la circulación de corrientes intensas cuando la tensión sobrepasa cierto valor. Esta característica posibilita su utilización como protector de línea de alimentación de aparatos sensibles como computadoras, para absorber transitorios y picos de alta tensión que puedan estar presentes en la energía. En la figura 1 mostramos los aspectos y los símbolos adoptados para representar los VDR. El tamaño dependerá de la cantidad de energía que pueden absorber cuando se convierten en conductores.

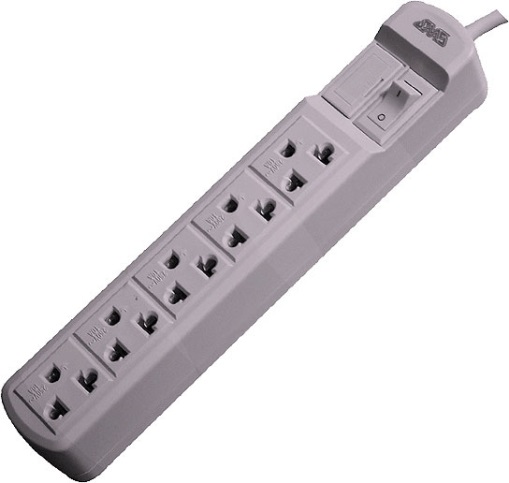

La especificación principal de un VDR es su tensión de funcionamiento, o la tensión en que se convierte en conductor. Para los componentes más comunes esta tensión varía entre 18 y 1800 voltios. El profesional encontrará los VDR principalmente en los circuitos de entrada de alimentación de aparatos eléctricos y electrónicos comunes como un protector contra transitorios. Estos dispositivos quedan en paralelo con la línea de energía, absorbiendo cualquier pulso o transitorio que venga por la alimentación y que pueda causar daños al equipo alimentado. Cuando esto ocurre el componente pone en corto la alimentación por un instante y absorbe la energía del pulso de ata tensión en una acción muy rápida. Es común encontrar estos componentes en las tomas protegidas muy usadas para alimentar computadoras, como la mostrada en la figura 2.
Los efectos de los picos de tensión que son absorbidos por el VDR hacen que tenga una vida limitada. Cada pico provoca un ligero calentamiento del componente que se refleja en un cambio gradual de sus características. Así, llega el momento en que entra en corto o no actúa más debiendo ser sustituido. Al hacer el cambio de un VDR se debe utilizar siempre uno de la misma tensión y la misma capacidad de absorción de energía que se da en Joules. Para probar sólo podemos descubrir si está en corto midiendo su resistencia.
Qué son VDR (ALM171S )
VDR (Voltage Dependent Resistors) o Resistores que dependen de la Tensión también se denominan Varistores de óxido de zinc o metal oxido. Otra denominación encontrada para estos componentes es como TSA (Transient Surge Absorbers) o componentes que absorben transitorios. Estos componentes poseen una resistencia que cambia con la tensión aplicada. Esta resistencia cae abruptamente posibilitando la circulación de corrientes intensas cuando la tensión sobrepasa cierto valor. Esta característica posibilita su utilización como protector de línea de alimentación de aparatos sensibles como computadoras, para absorber transitorios y picos de alta tensión que puedan estar presentes en la energía. En la figura 1 mostramos los aspectos y los símbolos adoptados para representar los VDR. El tamaño dependerá de la cantidad de energía que pueden absorber cuando se convierten en conductores.
La especificación principal de un VDR es su tensión de funcionamiento, o la tensión en que se convierte en conductor. Para los componentes más comunes esta tensión varía entre 18 y 1800 voltios. El profesional encontrará los VDR principalmente en los circuitos de entrada de alimentación de aparatos eléctricos y electrónicos comunes como un protector contra transitorios. Estos dispositivos quedan en paralelo con la línea de energía, absorbiendo cualquier pulso o transitorio que venga por la alimentación y que pueda causar daños al equipo alimentado. Cuando esto ocurre el componente pone en corto la alimentación por un instante y absorbe la energía del pulso de ata tensión en una acción muy rápida. Es común encontrar estos componentes en las tomas protegidas muy usadas para alimentar computadoras, como la mostrada en la figura 2.
Los efectos de los picos de tensión que son absorbidos por el VDR hacen que tenga una vida limitada. Cada pico provoca un ligero calentamiento del componente que se refleja en un cambio gradual de sus características. Así, llega el momento en que entra en corto o no actúa más debiendo ser sustituido. Al hacer el cambio de un VDR se debe utilizar siempre uno de la misma tensión y la misma capacidad de absorción de energía que se da en Joules. Para probar sólo podemos descubrir si está en corto midiendo su resistencia.
