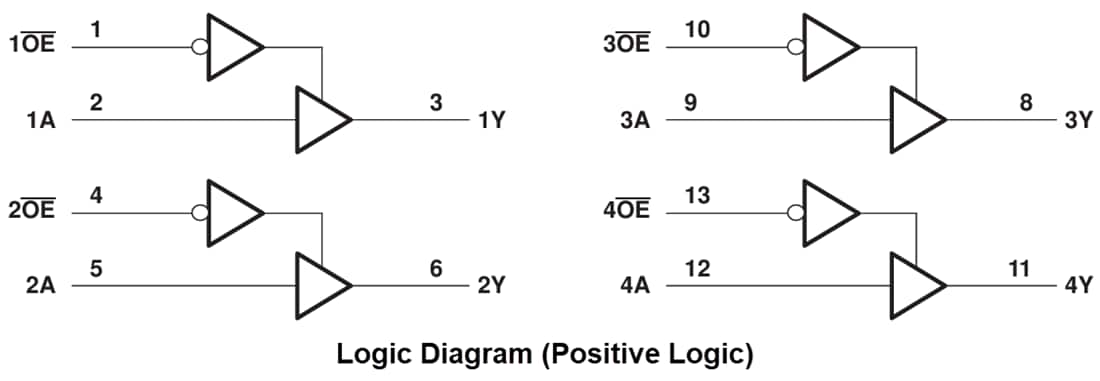

La puerta de búfer de bus cuádruple SN74LVC125A/SN74LVC125A-Q1 de Texas Instruments cuenta con controladores de línea independientes con salidas de 3 estados. Cada salida se desactiva cuando la entrada de habilitación de salida (OE) asociada es alta. El OE debe estar vinculado a VCC mediante una resistencia pull-up para garantizar un estado de alta impedancia durante el arranque o el apagado. La capacidad de disipación de corriente del controlador determina el valor mínimo de resistencia. Cada una de las entradas puede ser controlada por dispositivos de 3,3 V o 5 V. Esta característica permite el uso de este dispositivo como traductor en un entorno de sistema mixto de 3,3 V/5 V. Este puerto buffer de cuatro bus ha sido diseñado para 1,65 V a 3,6 V. Operación VCC Los dispositivos SN74LVC125A-Q1 de Texas Instruments tienen certificación AEC-Q100 para aplicaciones automotrices y los dispositivos SN74LVC125A-EP tienen alambre de oro, un rango de temperatura de –55 a +105 °C y un acabado de plomo SnPb.
