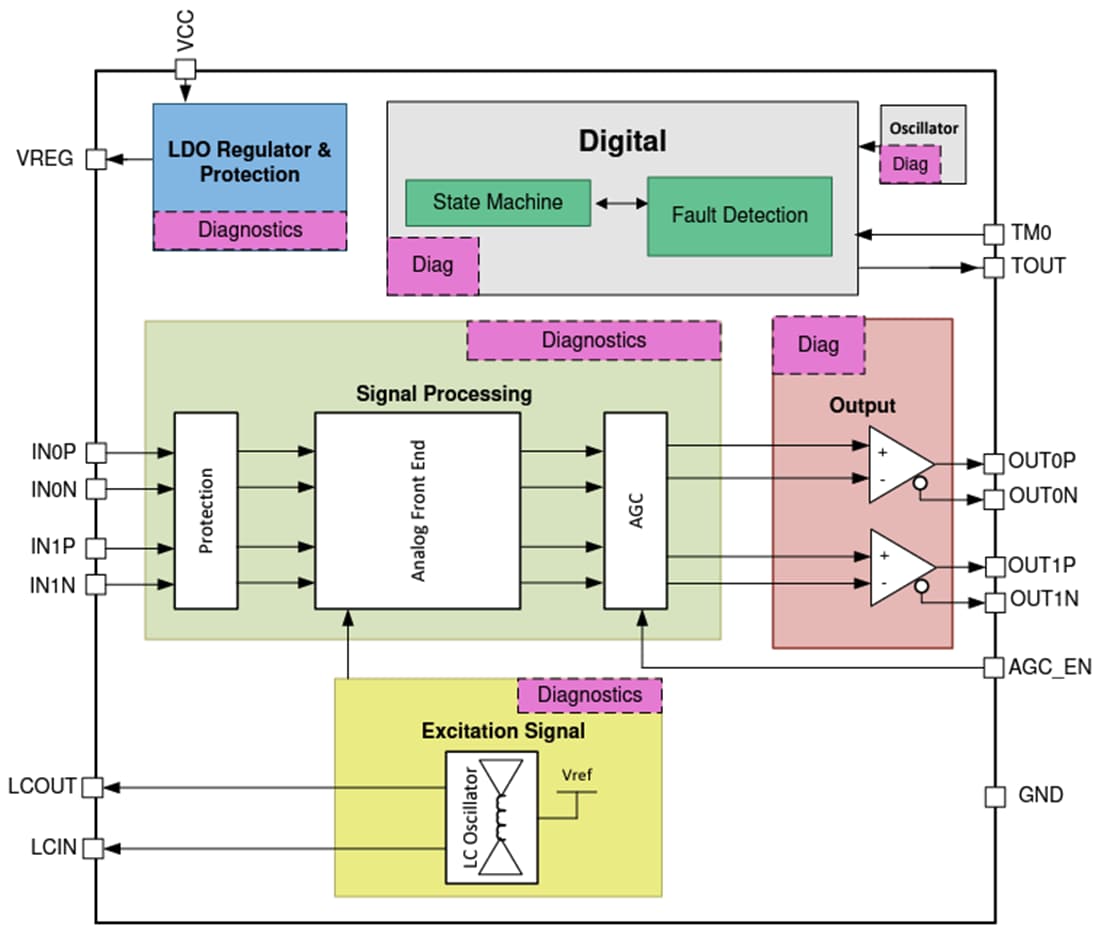

El front-end del sensor de posición inductivo LDC5072-Q1 de Texas Instruments es un extremo frontal analógico para sensores de posición inductivos sin contacto accionados a una posición giratoria absoluta en aplicaciones industriales y automotrices. El Texas Instruments LDC5072-Q1 excita una bobina normalmente impresa en una placa de circuito impreso (PCB). La excitación se vuelve a acoplar a dos conjuntos de bobinas receptoras en la misma PCB mediante un objetivo conductor colocado cerca de la PCB. El objetivo conductor también puede ser un patrón impreso en otra PCB. La PCB de la bobina permanece estacionaria y el objetivo se mueve con el motor, actuador o válvula. La bobina de excitación genera un voltaje secundario en las bobinas receptoras dependiendo de la posición del objetivo con respecto a las bobinas receptoras. Se obtiene una representación de la señal de posición leyendo los voltajes de las bobinas del receptor, procesándolos y proporcionando salidas analógicas que representan los componentes seno y coseno de la posición objetivo.
