Diseñados para señales de hasta 12 GHz, estos conectores de Hirose Electric Co. son ideales para aplicaciones de transmisión de señales de RF digitales. Hemos elaborado este artículo en el que nos centramos en las principales características de los componentes de esta serie en base a la Ficha Técnica del fabricante.
Para acceder a la hoja de datos, utilice el enlace: https://www.mouser.com/pdfDocs/ed_BM46_20190627.pdf . Para comprar a través de Mouser Electronics e información sobre la cantidad en existencia, use el enlace: https://www.mouser.com/new/hirose/hirose-bm46-connectors/
Los conectores de la serie Hirose BM46 están indicados para aplicaciones de RF digitales con frecuencias de hasta 12 GHz. En la figura 1 tenemos los aspectos de los conectores de esta serie.
Al transmitir señales de RF, el ROE máximo es 1,3, con un máximo de 1,6 para la banda de 6 a 12 GHz.
Las principales especificaciones se dan en la siguiente tabla.

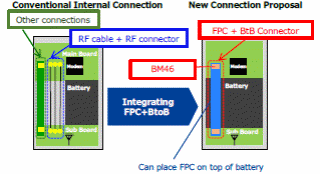

En la figura 2 tenemos un ejemplo de aplicación para múltiples señales de RF.
Observe en la figura 3 que el conector tiene un blindaje central para evitar la presencia de ruido y también para permitir el uso de señales de RF por pinos de pistas opuestas.
Las dimensiones de estos conectores son 0,35 mm x 2,0 mm x 0,6 mm.
