Lanzado en 2017 y con el datasheet actualizado en marzo de2018, el circuito integrado TLV743P de Texas Instruments, vendido por Mouser Electronics, consiste en un regulador lineal de tensión tipo LDO con corriente de 300 mA. Vea en este artículo algunas de sus características y aplicaciones detalladas según el propio datasheet del fabricante.
El datasheet de TLV743P se puede acceder en: http://www.ti.com/lit/ds/symlink/tlv743p.pdf. Para la compra a través de Mouser Electronics acceda a: https://www.mouser.com/new/Texas-Instruments/ti-tlv743p-regulators/
El LDO (Regulador Lineal Co m Baja Caída de Tensión) TLV743 de Texas Instruments puede operar con tensiones de entrada de 1,4 a 5,5 V proporcionando hasta 300 mA de corriente de salida. El componente es estable con un capacitor cerámico de 1 uF en la salida.

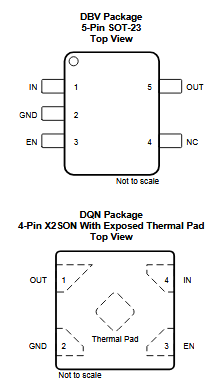

En la figura 1 tenemos el envoltorio y la pinza del componente.
El componente está disponible en versiones con tensiones de salida fijas de 1 V a 3,3 V y la caída de tensión es de sólo 125 mV con una corriente de 300 mA (salida de 3,3 V).
En la figura 2 tenemos el circuito típico de aplicación.
Las aplicaciones incluyen tabletas, smarthphones, equipos de consumo e industrial portátiles, módulos de cámaras, etc.
Las tablas con características eléctricas y máximos absolutos, además de gráficos de rendimiento se pueden encontrar en el datasheet.

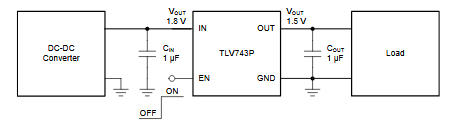

En la figura 3 tenemos un circuito de aplicación en el que el TLV743P se utiliza como regulador después de un convertidor en una aplicación DC-DC.
