Este componente de Texas Instruments de 2014 tuvo su datasheet revisado en 2018, consistente en una solución interesante de convertidor para uso automotriz con diversas opciones de tensión de salida como ver en este artículo basado en documentación del propio componente.

La serie de circuitos integrados TPS624xx-Q1 de uso automotriz con 2,25 MHz de frecuencia de conmutación y tensión fija de salida según el tipo así como la corriente está disponible en la Mouser Electronics.

Los componentes dobles tienen un rango de tensiones de entrada de 2,5 a 6 V y las corrientes varían de 400 mA a 1 000 mA según el tipo y las salidas consideradas.

El datasheet completo se puede descargar en el enlace: http://www.ti.com/lit/ds/symlink/tps62406-q1.pdf

En la figura 1 tenemos el diagrama simplificado de estos convertidores.



Figura 1 - Diagrama simplificado
Figura 1 - Diagrama simplificado

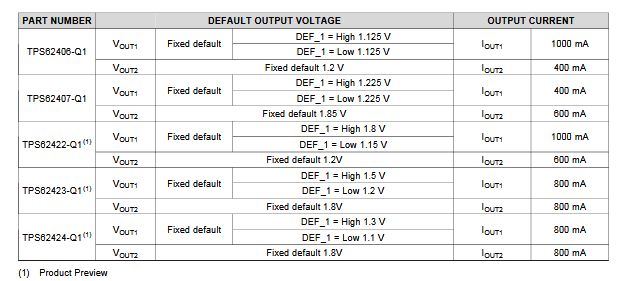

Las características de los diversos tipos de la serie se dan en la tabla abajo.










Los pines de los envoltorios DRC se muestra en la figura 2.



Figura 2 - Pinaje
Figura 2 - Pinaje





La información adicional como la función de los pines, los límites absolutos y las características eléctricas se encuentran en el datasheet. También podemos encontrar varias curvas que permiten analizar el desempeño.

Otras informaciones importantes como detalle de la operación y fórmulas para el cálculo de componentes externos también se dan.



Aplicaciones

Diversos circuitos de aplicación se suministran en la documentación de Texas Instruments. El primero es la aplicación típica, mostrada en la figura 3 en la que tenemos salidas de 1,125 V y 1,2 V.



Figura 3 - Aplicación típica
Figura 3 - Aplicación típica

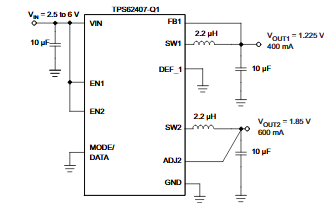

En la figura 4 tenemos un circuito para salida fija de 1,225 V y 1,85 V usando el TPS62407-Q1.



Figura 4
Figura 4

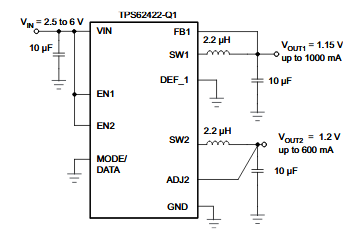

En la figura 5 tenemos una aplicación con el TPS62422-Q1 pata tensiones de salida de 1,15 y 1,2 V.



Figura 5
Figura 5
