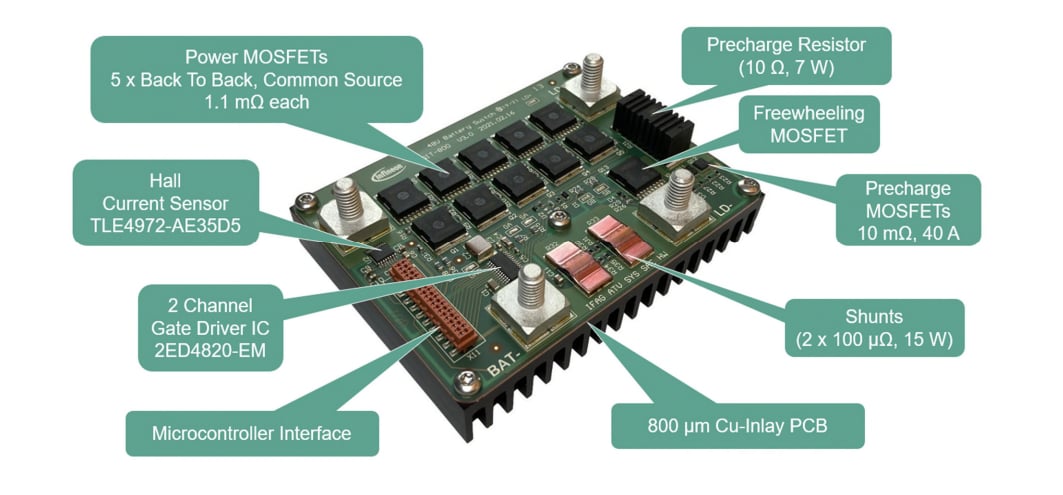

La placa de referencia R 48V BATT SWITCH10 de Infineon Technologies demuestra una implementación de un interruptor de protección de alta corriente enfriado por aire de hasta 300 A para baterías automotrices de 48 V. El diseño del R 48V BATT SWITCH10 se basa en el controlador de puerta MOSFET de dos canales 2ED4820-EM. Los dos canales brindan flexibilidad para la placa de referencia R 48V BATT SWITCH10. El canal A controla los MOSFET de potencia (IAUT300N08S5N011) para (des)conectar la batería. El canal B controla los MOSFET (IAUZ40N10S5N130) para el circuito de precarga del bus de CC. La placa de referencia Infineon R 48V BATT SWITCH10 ofrece dos métodos diferentes para el monitoreo de corriente y la protección contra sobrecorriente para mejorar la seguridad funcional. Estos métodos son una derivación de sensor de corriente basada en el efecto Hall del lado bajo sin núcleo con el TLE4972-AE35D5 en el lado alto. El conmutador está controlado por un kit de microcontrolador XMC4700 con una puerta USB.
