Los lectores que nos visitaron en el stand de Mouser Electronics en la FIEE (julio de 2017) vieron la placa de Würth Elektronik en que terminales de alta corriente montados en una placa de demostración podían soportar corrientes de hasta 250 A. Si bien habíamos explicado a muchos como era posible, muchas dudas aún quedaron. No prometemos, pero aquí está en un pequeño artículo una explicación de cómo funciona esta tecnología.
En la documentación que puede ser accedida por el sitio web de Mouser que distribuye los productos de Wurth en http://www.mouser.com/pdfdocs/Wurth-REDCUBE-Application_Guide.pdf el lector puede tener algo más sobre esta tecnología, si se domina bien inglés.
Pero, aquí van las principales informaciones sobre cómo esas características de alta corriente y bajísima resistencia de contacto pueden ser obtenidas.
La tecnología de los terminales REDCUBE de Wurth son la solución más confiable para contactos de alta calidad en placas de circuito impreso. (ver más en: www.we-online.com/redcube ) .
Con la posibilidad de productos para conexión a bordo o cable a bordo (placa a placa o placa-hilo) los conectores REDCUBE pueden llegar a corrientes de 500 A.
En la figura 1 tenemos la idea básica del montaje de estos conectores que, según el nombre sugiere, son encajados en frío en la placa de circuito impreso a presión.

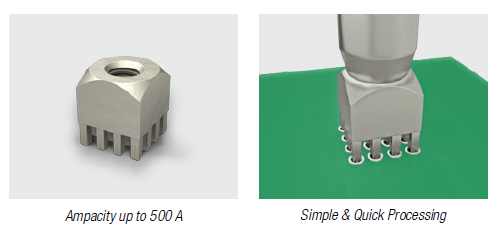

La fijación es extremadamente eficiente, exigiendo una fuerza de extracción de 10 kg / pino y no hay necesidad de soldadura. El grado de eficiencia puede ser evaluado por la obtención de una resistencia de conexión de sólo 200 uOhm.
El proceso de fijación ocurre de la siguiente manera: cuando se presiona el componente en la placa, los pines entran en los agujeros galvanizados produciendo una unión en frío entre los materiales.
El resultado es una conexión muy fuerte con resistencia de contacto muy baja, lo que posibilita la operación con corrientes muy intensas.

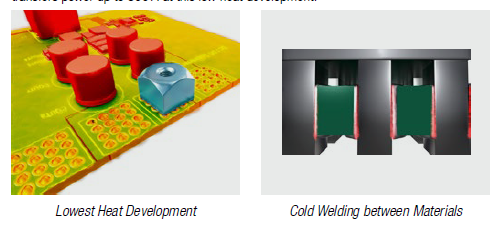

En la figura 3 tenemos un ejemplo de un conector extremadamente compacto que puede operar con cadenas de hasta 120 A.
Como no se utiliza soldadura común, la resistencia al calor es elevada, llegando a los + 125º C y, además, tenemos la ventaja de no necesitarse ningún recurso adicional para la fijación como, por ejemplo, tornillos.
Otra tecnología importante de Würt para conectores de alta corriente dentro de la misma familia es la REDCUBE SMD & THR de la que trataremos en otro artículo.
