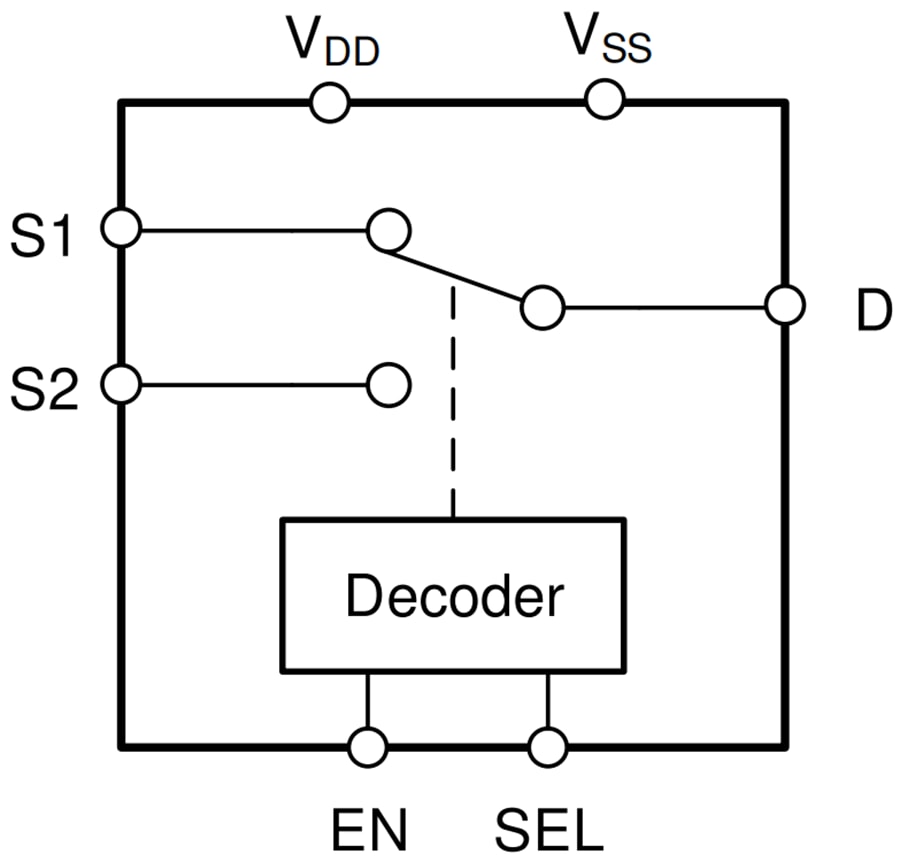

El conmutador 2:1 (SPDT) de canal único TMUX6219 de Texas Instruments es un conmutador semiconductor de óxido metálico complementario (CMOS) en una configuración de canal único 2: 1 (SPDT). El dispositivo funciona con alimentación única (4,5 V a 36 V), alimentación doble (± 4,5 V a ± 18 V) o alimentación asimétrica (como VDD = 8 V, VSS = –12 V). El TMUX6219 admite señales bidireccionales analógicas y digitales en la fuente (Sx) y los pines de drenaje (D) que van desde VSS a VDD. Texas Instruments TMUX6219 se puede habilitar o deshabilitar controlando el pin EN. Cuando está deshabilitado, ambos interruptores de señal están apagados. Cuando está habilitado, el pin SEL se puede usar para conectar la señal 1 (S1 a D) o la señal 2 (S2 a D). Todas las entradas de control lógico admiten niveles lógicos de 1.8 V a VDD, lo que garantiza la compatibilidad lógica TTL y CMOS cuando se opera en el rango de tensión válido. El circuito lógico a prueba de fallas permite que los voltajes en las clavijas de control se apliquen antes que la clavija de alimentación, protegiendo el dispositivo de posibles daños. El TMUX6219 es parte de la familia de dispositivos multiplexores y conmutadores de precisión. Estos dispositivos tienen corrientes de fuga muy bajas y sin fugas e inyección de baja carga, lo que les permite ser utilizados en aplicaciones de medición de alta precisión.
