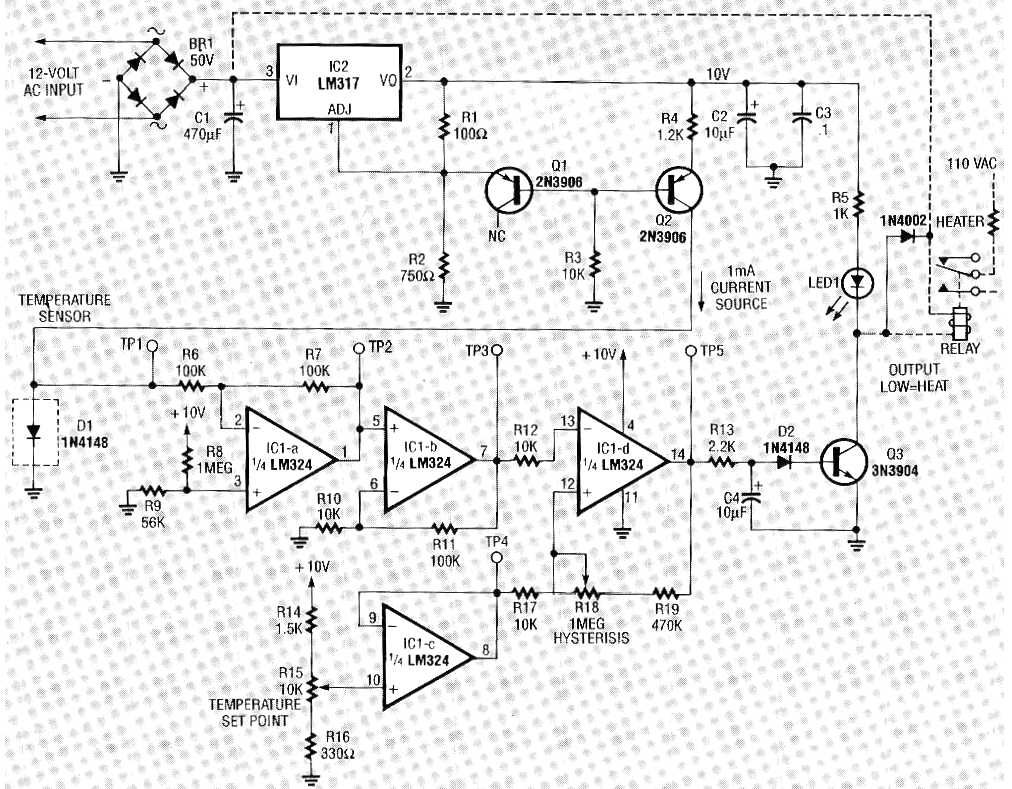

El sensor de este termostato electrónico, publicado en el artículo de Radio Electronics de junio de 1992, es un diodo 1N4148. En la publicación original él controla un elemento de calentamiento resistivo a través de un relé, pero existen alternativas que pueden ser adaptadas a la aplicación. Los transistores PNP pueden ser del tipo BC558 y el NPN del tipo BC548. La alimentación para el circuito viene de un transformador de 12 V x 500 mA o más de secundario y primario de acuerdo con la red local de alimentación. El sensor de temperatura puede quedar a cierta distancia del aparato. En la aplicación se aprovecha el cambio de característica del diodo con la temperatura cuando se polariza en el sentido directo. El relé es de 12 V x 650 mA.
| Haga click en la imagen para ampliar |
