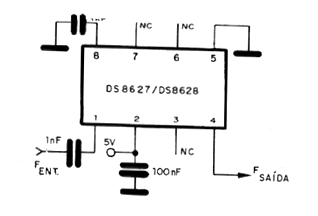

Este circuito puede ser utilizado en PLL, sintetizador de frecuencia en receptores de FM y VHF, reduciendo una frecuencia a un valor que pueda ser utilizado por circuitos digitales más lentos. El circuito integrado DS8617 hace la división de frecuencia por 24 mientras que el DS8628 hace la división por 20. El sufijo de los integrados determina la frecuencia máxima de operación. Así, los de sufijo 3 y 4 tienen una frecuencia máxima de 130 MHz y los de sufijo 2 y sin sufijo operan hasta 225 MHz. La tensión de alimentación es de 5V y la sensibilidad de entrada es de 100 mV para los de sufijo 3 y 4 y 40 mV para los de sufijo 2 y estándar. El circuito integrado de esta aplicación es fabricado por National Semiconductor.
Prescaler Para 130 y 225 MHz (CIR3316S )
Este circuito puede ser utilizado en PLL, sintetizador de frecuencia en receptores de FM y VHF, reduciendo una frecuencia a un valor que pueda ser utilizado por circuitos digitales más lentos. El circuito integrado DS8617 hace la división de frecuencia por 24 mientras que el DS8628 hace la división por 20. El sufijo de los integrados determina la frecuencia máxima de operación. Así, los de sufijo 3 y 4 tienen una frecuencia máxima de 130 MHz y los de sufijo 2 y sin sufijo operan hasta 225 MHz. La tensión de alimentación es de 5V y la sensibilidad de entrada es de 100 mV para los de sufijo 3 y 4 y 40 mV para los de sufijo 2 y estándar. El circuito integrado de esta aplicación es fabricado por National Semiconductor.
