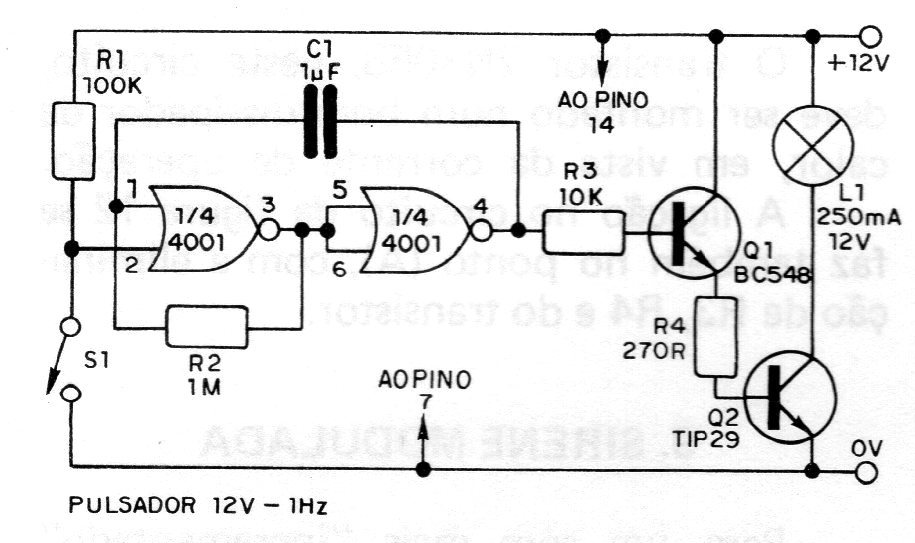

El circuito asimétrico de la figura permite obtener destellos en la frecuencia de 1 Hz de una lámpara de 250 mA de corriente máxima, bajo tensión de 12 V. El circuito puede ser usado como indicador para coches, o en otras aplicaciones similares. La frecuencia de las pulsaciones es dada por el capacitor C1, que puede ser aumentado a intervalos más largos. Con 10 uF se obtienen pulsaciones con intervalos de 10 segundos. La clave S1 se utiliza como control para este circuito, activándolo sin necesidad de actuar sobre la alimentación. El transistor Q2 debe montarse en un disipador de calor. También es válida la condición de puesta a tierra de las entradas no utilizadas.
