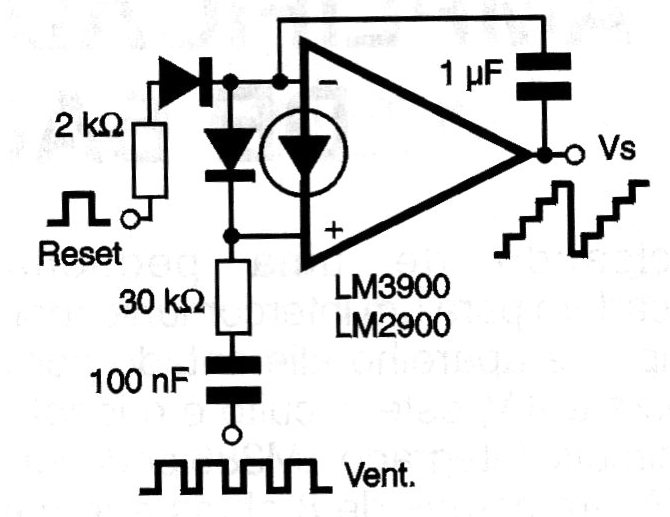

El circuito presentado genera una señal en forma de escalera que puede ser útil para el levantamiento de familia de curvas de componentes con el osciloscopio. Su base es un amplificador operacional de transconductancia del tipo LM3900 o LM2900 de National Semiconductor, que necesita ser alimentado con una fuente simétrica de 6 a 12 V. El circuito tiene una señal de reset dada por una entrada y los componentes de la entrada no inversora deben ser determinados en función de su frecuencia de operación. Los componentes sugeridos son para una señal de 1 kHz.
| Haga click en la imagen para ampliar |
