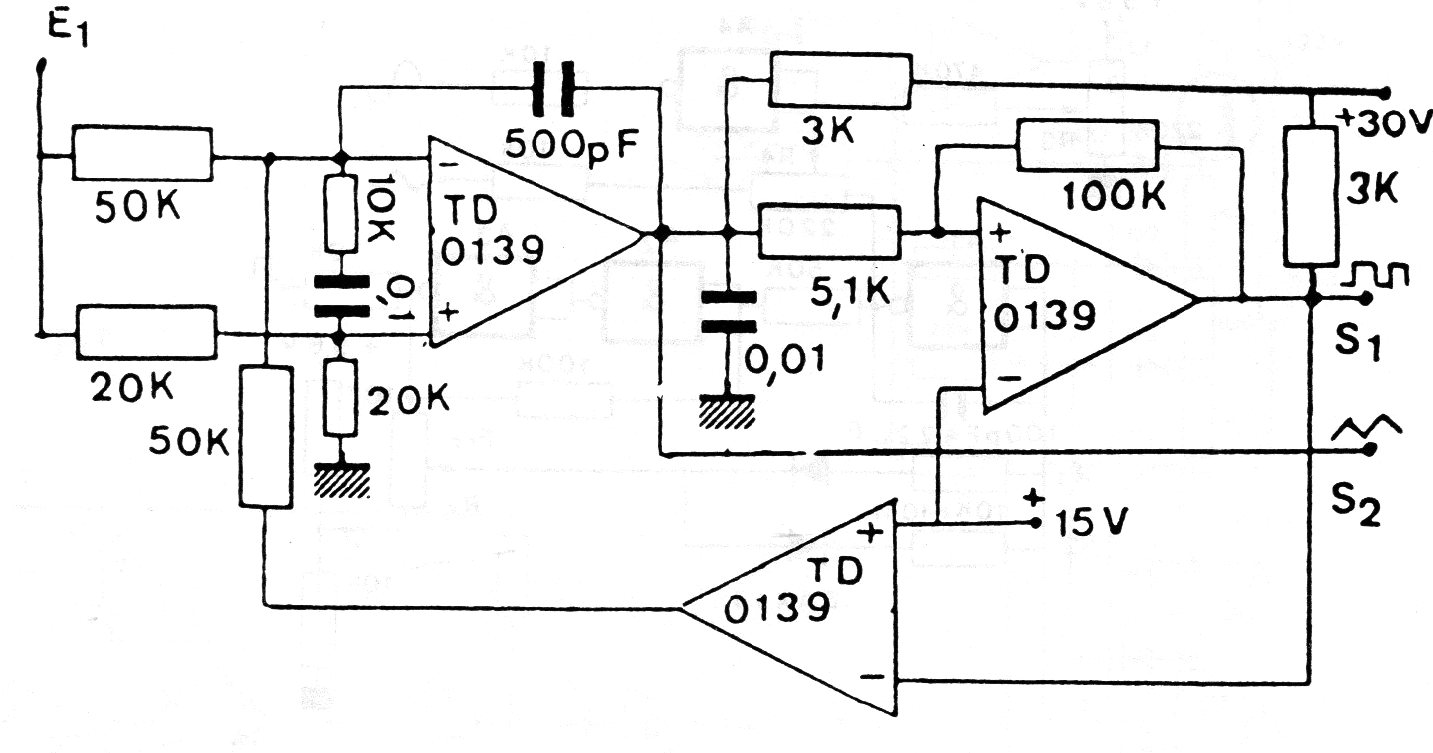

Este circuito utiliza comparadores equivalentes a los LM339 para generar señales de dos formas de onda cuya frecuencia depende de la tensión de entrada. Los comparadores deben ser alimentados por una fuente simétrica y la frecuencia depende de los capacitores y para los valores dados está entre 700 Hz y 100 kHz.
| Haga click en la imagen para ampliar |
