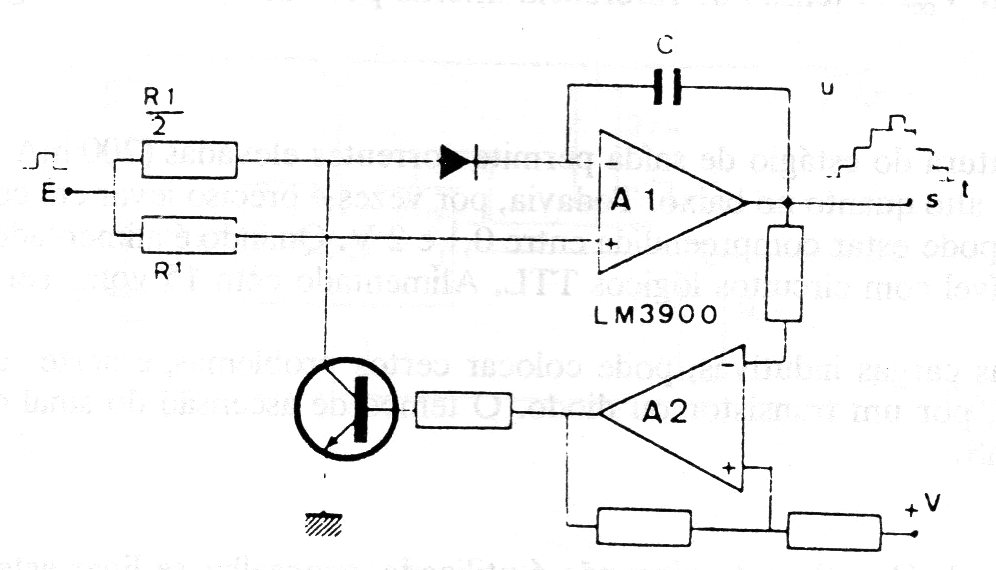

Este circuito, encontrado en una antigua documentación francesa, genera señales en forma de escalera. El número de escalones depende de los valores de los componentes. Los resistores de referencia de A2 pueden ser de 47k a 100k cada uno. El diodo es de uso general y en el diseño original faltó la conexión del emisor del transistor, que puede ser un 2N2222 a la tierra.
| Haga click en la imagen para ampliar |
