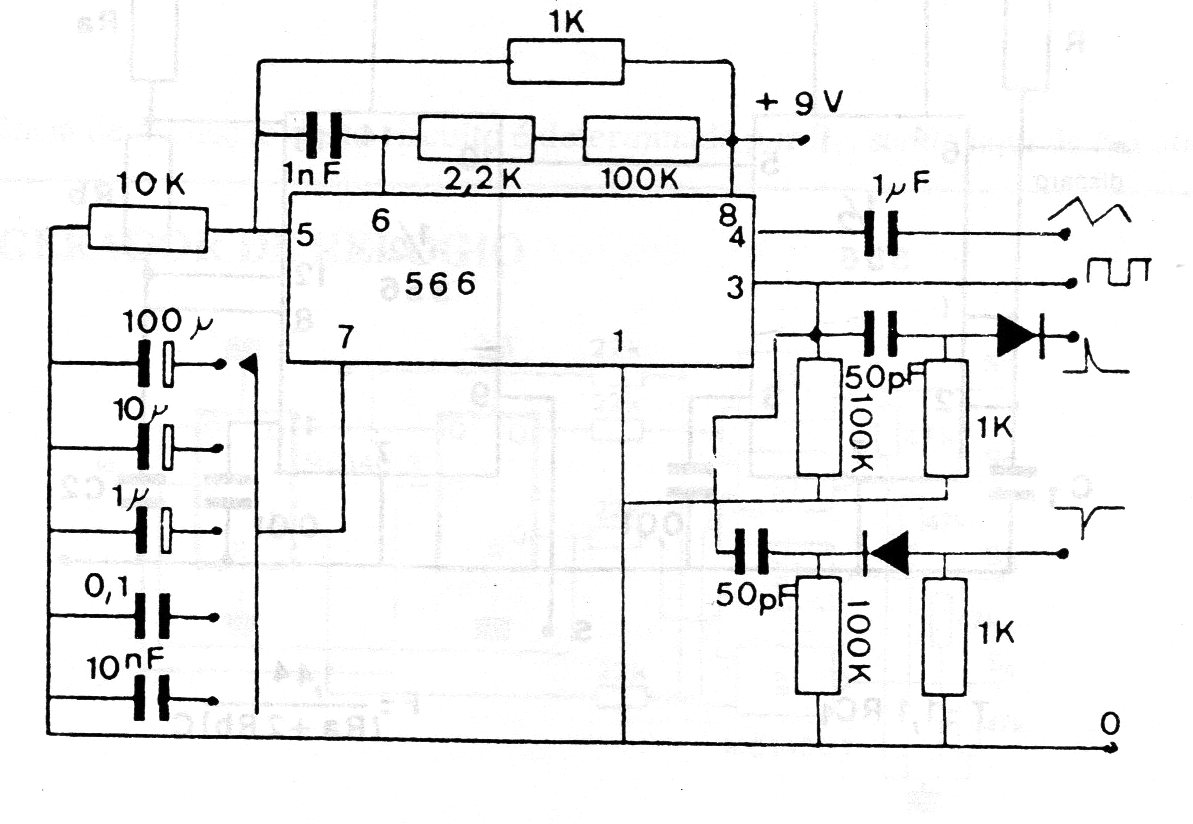

Este circuito puede generar señales en una amplia gama de frecuencias, de algunos hertz hasta cerca de 1 MHz. La amplitud de las señales rectangulares es de 5 V y para las otras formas de onda es de 1,5 V. La alimentación es de 9 V y, los diodos son de uso general como los 1N4148.
| Haga click en la imagen para ampliar |
