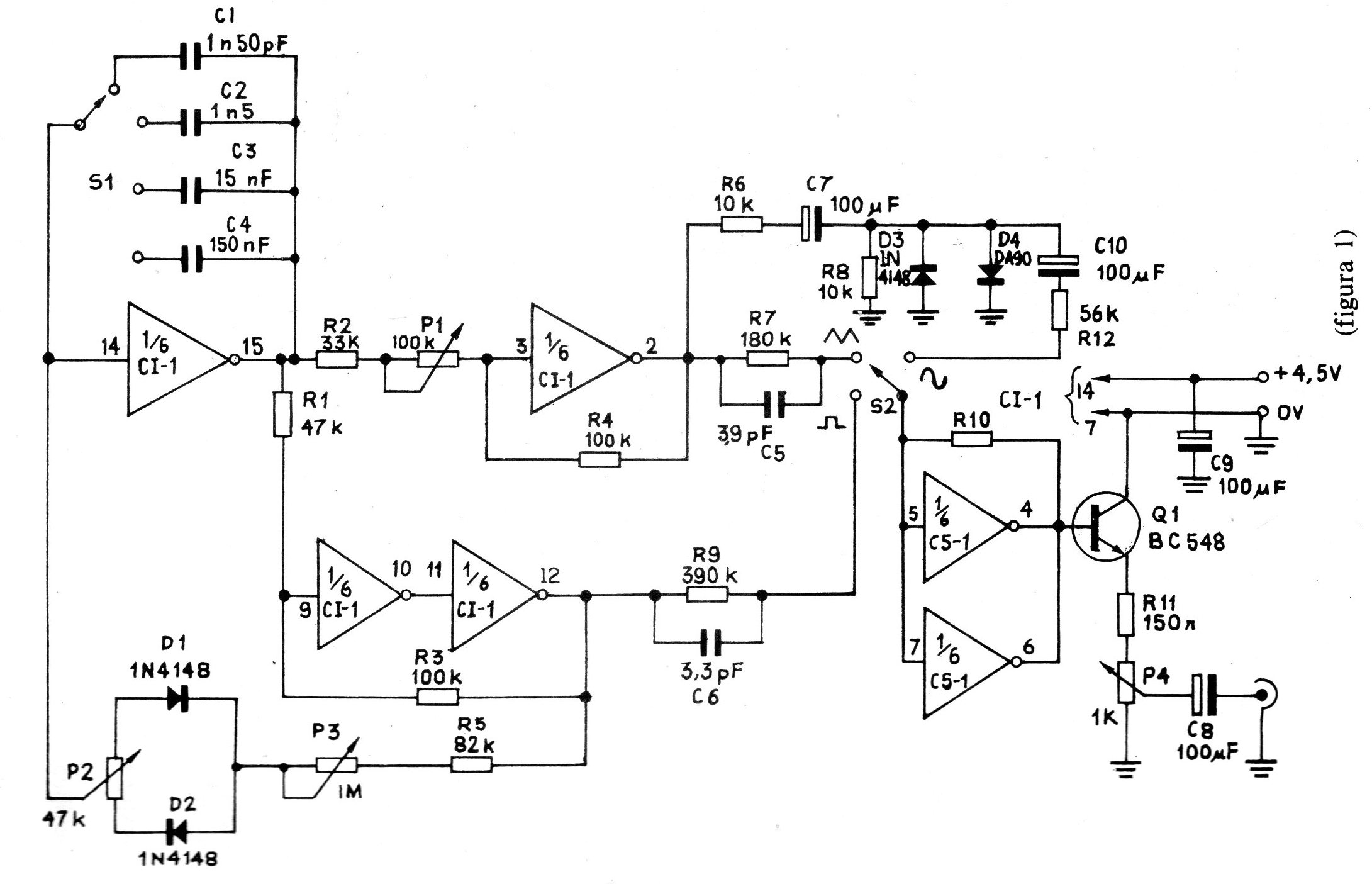

El circuito integrado utilizado en este generador es el 4049. El circuito puede generar señales en una amplia gama de 20 a 20 kHz dada por los condensadores seleccionables en 4 bandas. El circuito puede ser alimentado por tensiones de 4,5 a 9 V y la intensidad de la señal se ajusta en P4. P2 ajusta la relación marca espacio de la señal y la forma de onda se selecciona en S2.
| Haga click en la imagen para ampliar |
