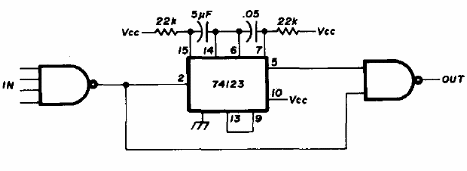

El circuito mostrado fue obtenido en una publicación para radioaficionados de 1976. Su finalidad es proporcionar un retardo de 5 ms a una señal lógica. La alimentación debe realizarse con 5 V.
