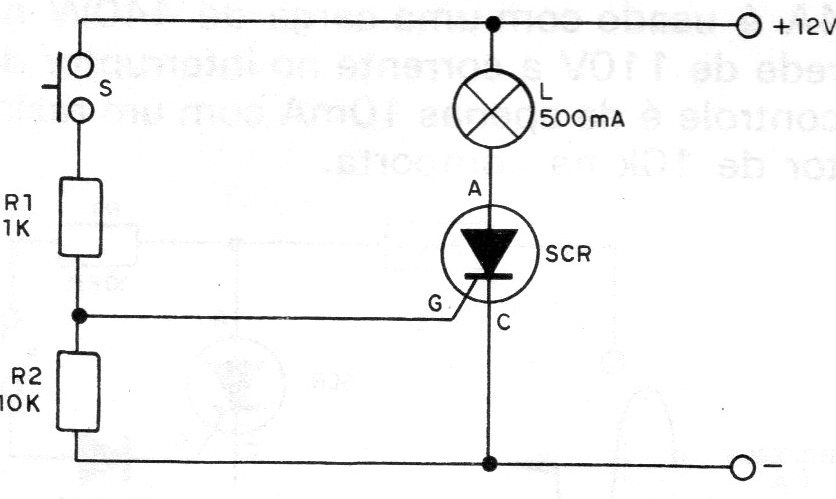

En la figura tenemos un circuito muy simple de disparo para un SCR que alimenta una lámpara de 12 V cuya corriente debe situarse entre 20 y 500 mA. Cuando el interruptor de presión se acciona momentáneamente, el SCR se lleva a su estado de plena conducción alimentando la lámpara que entonces se encender y permanecerá hasta que la alimentación se desconecte momentáneamente.
