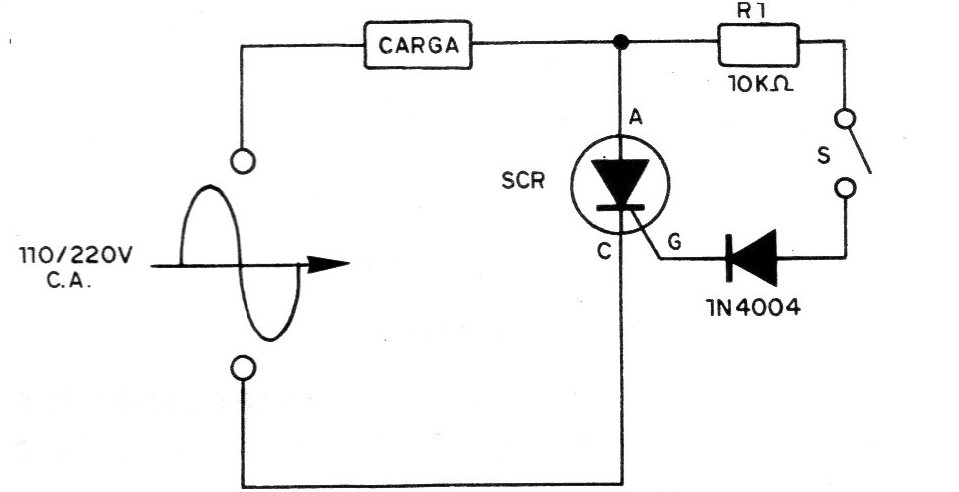

Este circuito muestra cómo controlar una carga de potencia usando una llave de baja corriente. El circuito es de media onda y la corriente máxima controlada depende del SCR. El SCR debe estar dotado de un disipador de calor. Los SCR de la serie TIC se pueden utilizar con tensión de acuerdo con la red de alimentación.
| Haga click en la imagen para ampliar |
