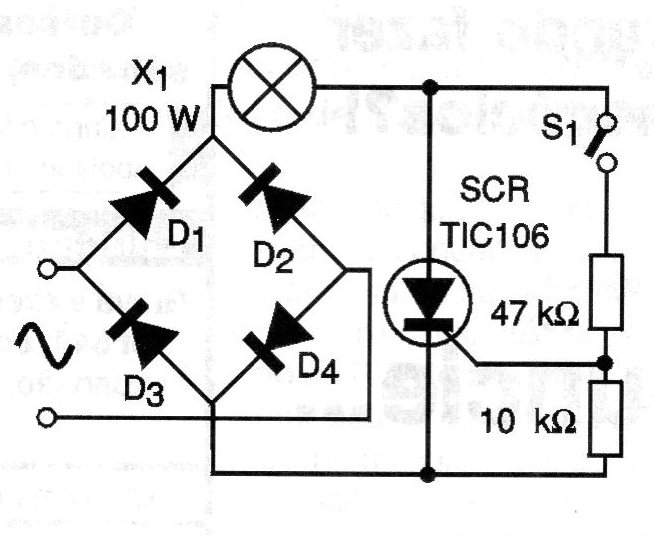

Una carga de hasta 3 ampères puede ser controlada por este circuito a partir de un interruptor de baja corriente (reed-switch u otro) que no soporta más de algunos miliampères. El SCR debe estar dotado de radiador de calor y su sufijo dependerá de la red de energía. Para la red de110 V utilice el TlC106-B, y como diodos los 1N5404. Para la red de 220 V utilice el TIC106D, y como diodos los 1N5407. Para las corrientes hasta 1 A los diodos 1N4004 / 4007 sirven perfectamente.
| Haga click en la imagen para ampliar |
