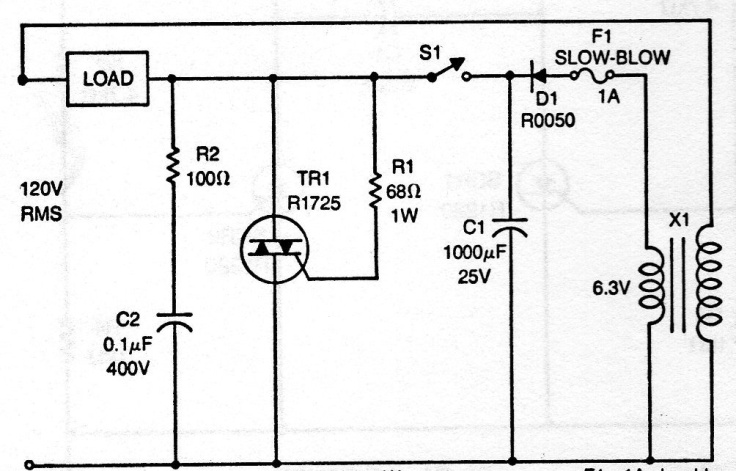

Encontramos este circuito en una antigua documentación americana de los años 70. El Triac puede ser de cualquier tipo de la serie TIC, conforme la potencia de la carga a ser controlada. El circuito funciona tanto en la red de 110 V como 220 V, bastando sólo observar los componentes que deben ser usados. D1 puede ser el 1N4002 y el secundario del transformador es de 100 mA o más.
| Haga click en la imagen para ampliar |
