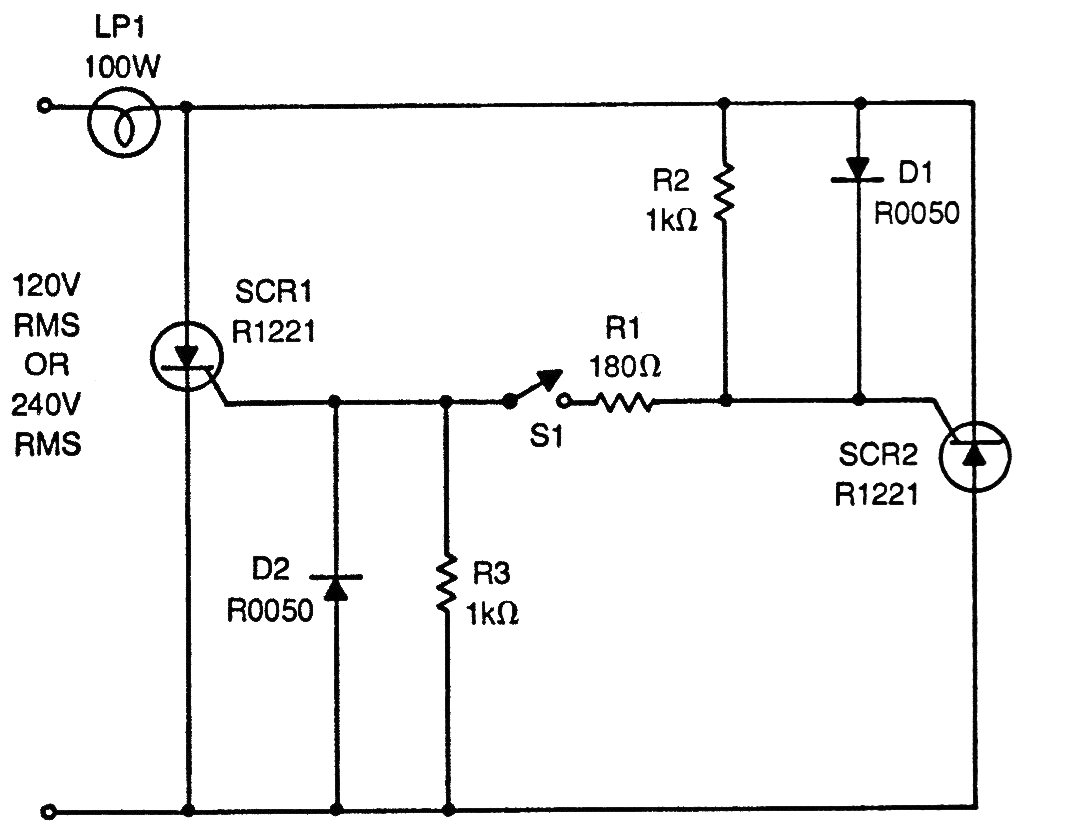

Este circuito es de una documentación técnica de la GE de los años 70. El circuito puede ser implementado con SCRs del tipo TIC106 y la corriente máxima será de 3 A. Los SCRs deben estar dotados de radiadores de calor y los diodos pueden ser los 1N4004 o 1N4007 , según la red. El circuito sólo debe funcionar con cargas resistivas.
