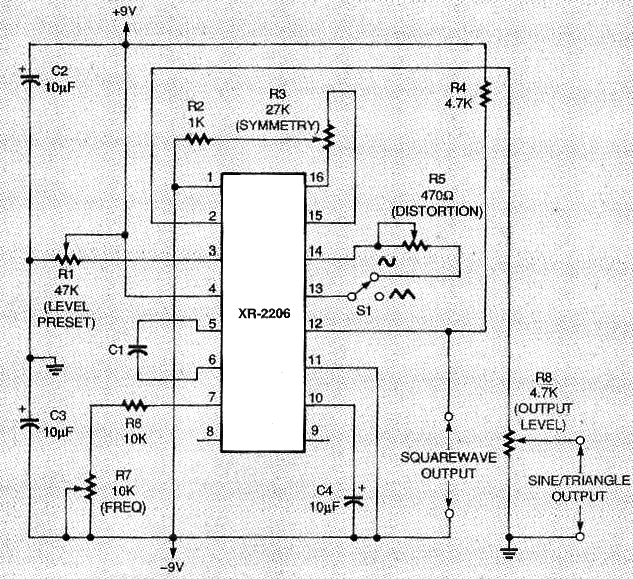

El circuito integrado XR2206 no es muy fácil de obtener, pero consiste en una excelente solución para la generación de formas de onda en un generador de funciones. Este circuito salió en la revista Electronics Now de enero de 1996 y el rango de frecuencias generado depende del valor de C1, conforme la tabla abajo. El circuito puede ser alimentado por tensión de 9 V y tiene un ajuste de nivel (R1), de distorsión (R4), simetría (R3) y de intensidad (R8). Las formas de onda son senoidal, rectangular y triangular. La salida a la forma de onda senoidal es separada.
Capacitor C1 = Rango de frecuencias
1 uF = 10 Hz a 100 Hz
100 nF = 100 Hz a 1 kHz
10 nF = 1 kHz a 10 kHz
1 nF = 10 kHz a 100 kHz
