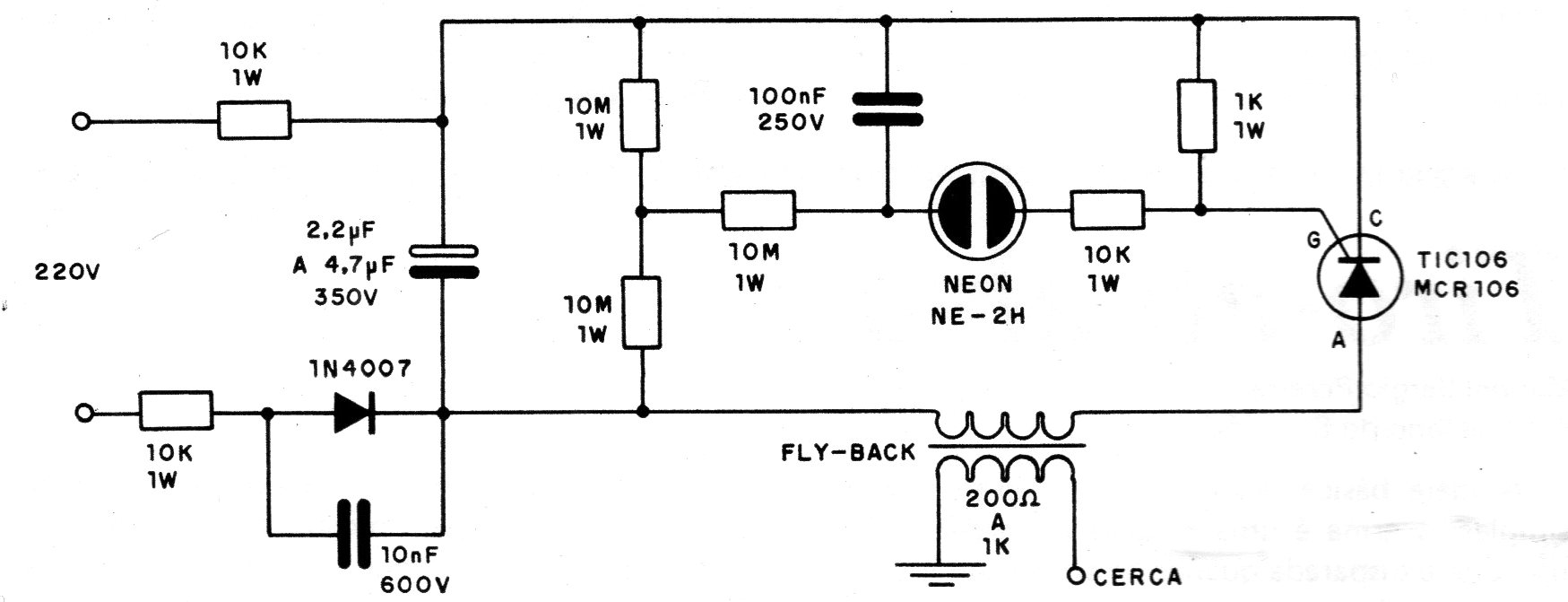

Encontramos este circuito en una documentación de 1985. El transformador es un flyback de TV antigua que tiene una parte del núcleo expuesto, donde se enrollan de 10 a 20 espiras de hilo común. El SCR debe tener un pequeño disipador de calor.
