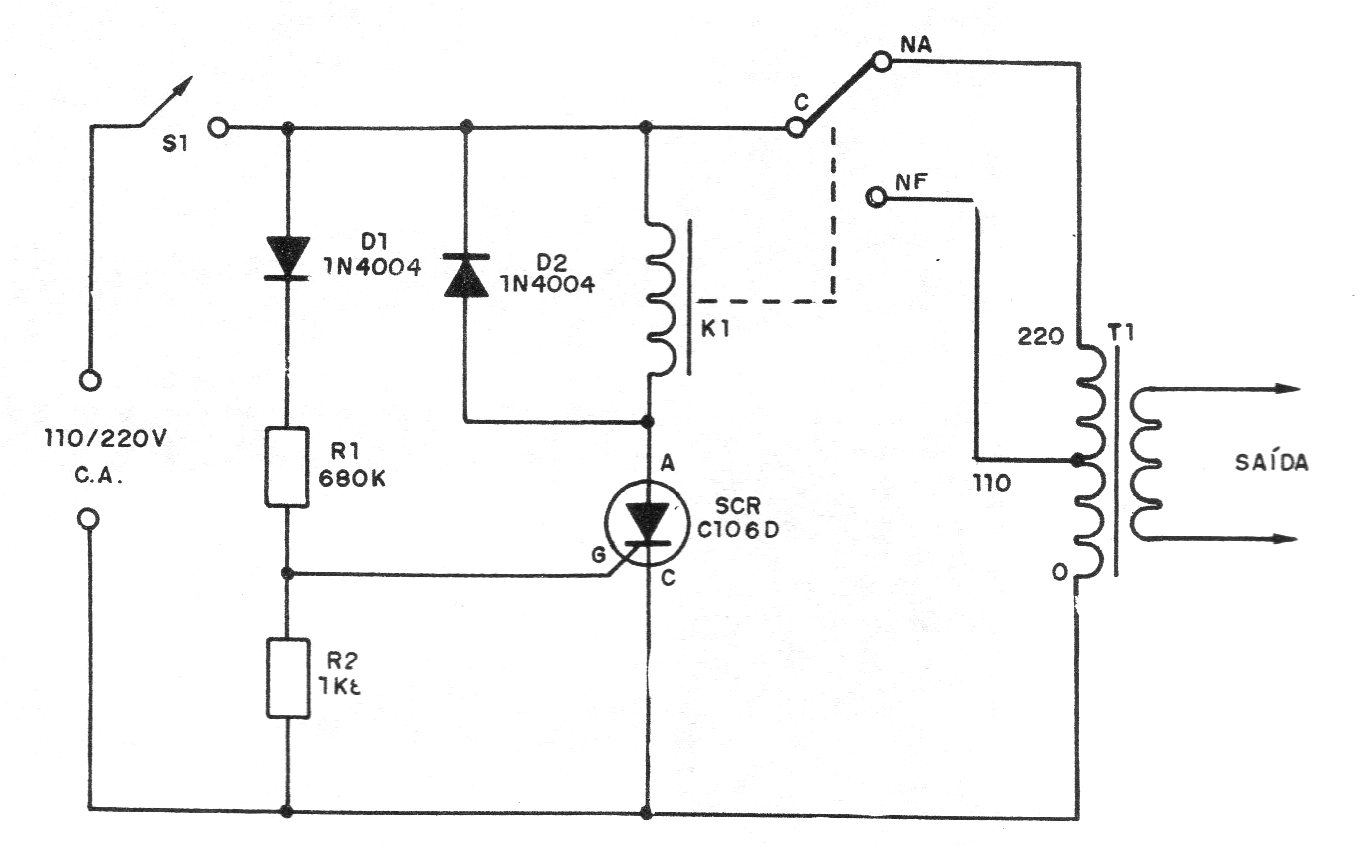

Este circuito, encontrado en una documentación de 1987, conmuta automáticamente la tensión de entrada de un transformador, según sea de 110 V o 220 V. La tensión de disparo del relé conmutador depende de las resistencias R1 y R2 que eventualmente pueden requerir pequeños cambios de valores. El relé es del tipo de 220 Vca con corriente de contactos de acuerdo con el transformador conmutado.
| Haga click en la imagen para ampliar |
