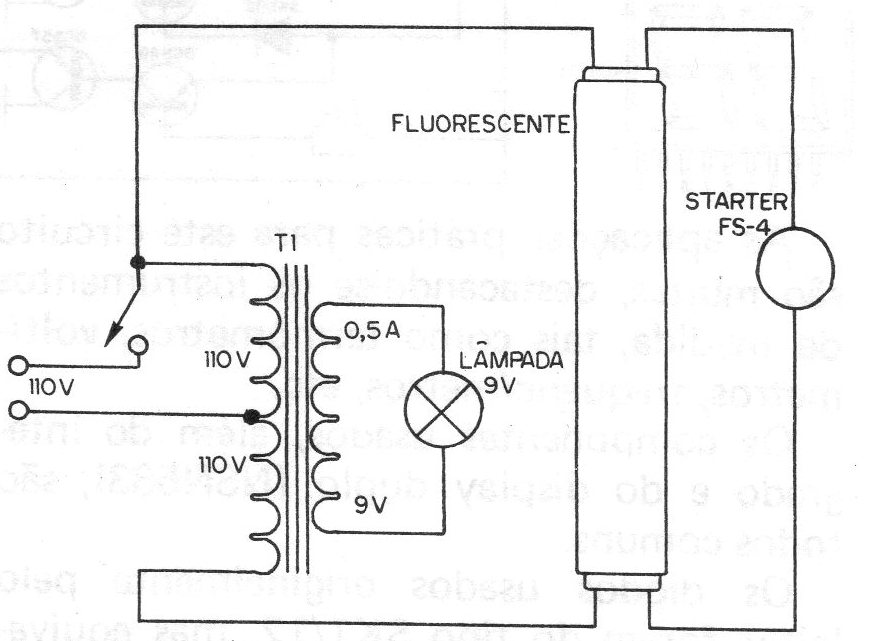

El diseño de este reproductor es realmente inédito, pues permite la sustitución de un reactor común en un sistema de iluminación fluorescente, por un transformador de dos tensiones, con cualquier tensión de secundario. El circuito se muestra en la figura. El transformador tiene devanado primario de 110 V y 220 V, el cual es conectado como autotransformador, con la finalidad de obtener la elevada tensión necesaria para la ionización de la lámpara, eliminándose con ello la necesidad del reactor. El lector aprovecha aún el secundario de este mismo transformador para alimentar una pequeña lámpara indicadora. La lámpara fluorescente experimentada es de 40 W y el circuito está indicado solamente para las redes de 110 V.
