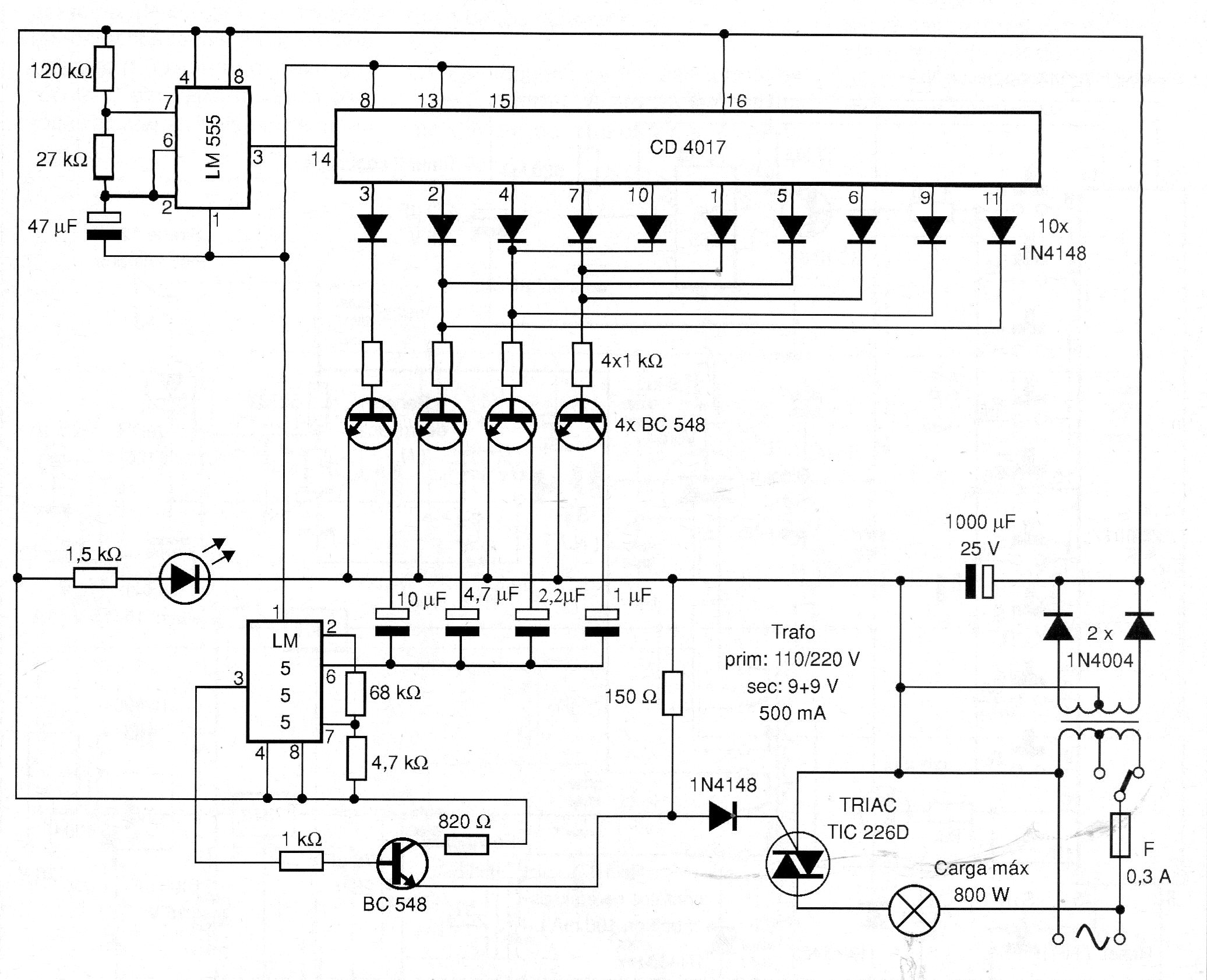

El efecto de luz presentado fue originalmente diseñado para ser utilizado en árboles de navidad, pero también se puede emplear en vitrinas y otros lugares. El CI 555 genera un pulso cada 5 segundos, cambiando así la salida del secuenciador. Se utilizaron 4 capacitores conectados en los colectores de los transistores de tal forma que, cuando accionado, cambian la frecuencia del 555. Con ello el triac es disparado inicialmente en forma creciente y después de modo alternado resultando en efectos muy interesantes. El Triac debe montarse en un radiador de calor y las lámparas utilizadas deben tener tensiones de acuerdo con la red de energía local.
| Haga click en la imagen para ampliar |
