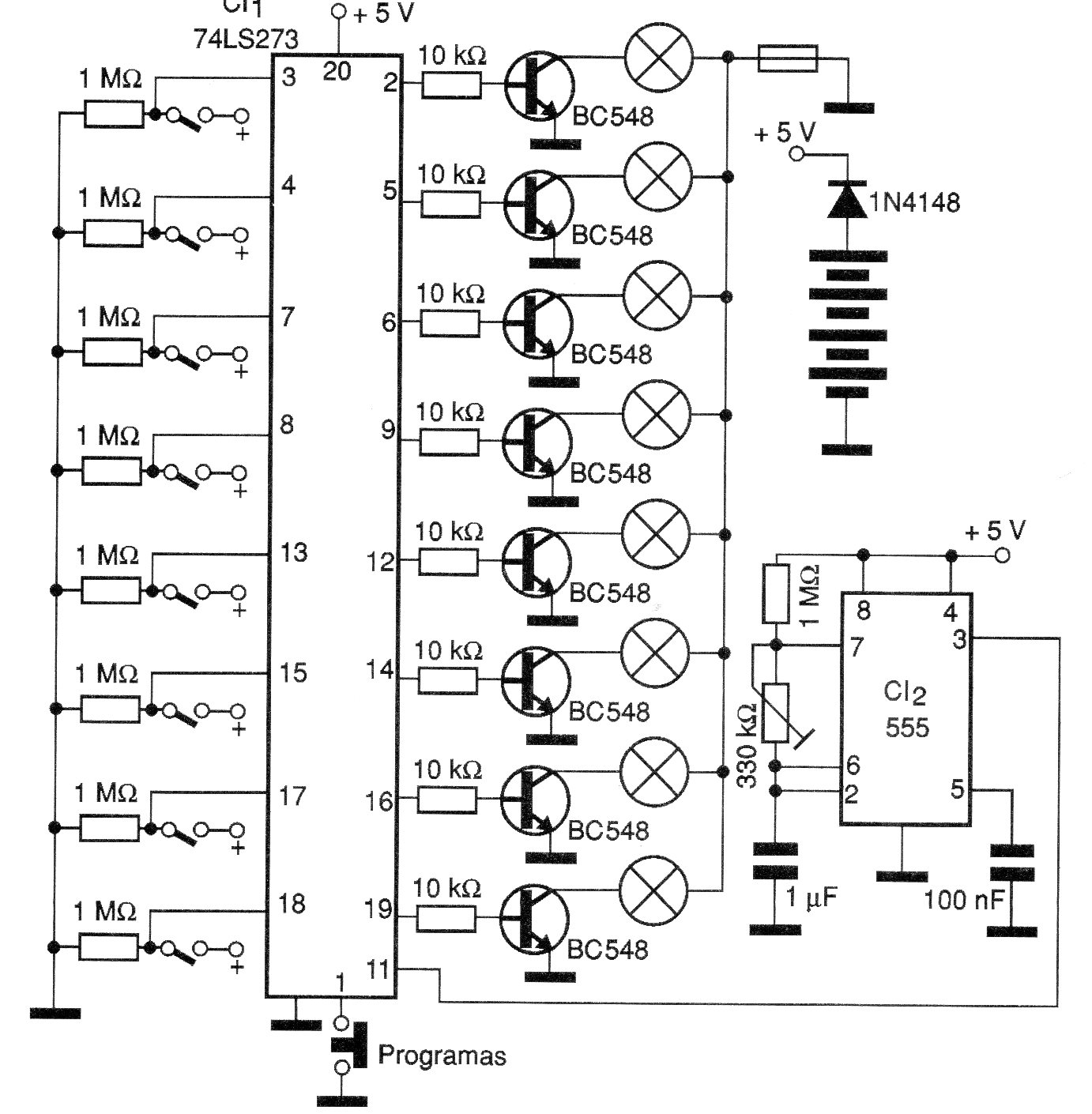

Este circuito funciona con pequeñas lámparas incandescentes de 5 V, pero puede ser modificado para operar con LEDs. El circuito también puede ser programado por un microcontrolador, convirtiéndose así en un escudo. El circuito integrado debe ser alimentado por 5 V, ya que se trata de TTL, pero el sector que alimenta las lámparas puede ser alimentado por tensión mayor, como deseamos aumentar la tensión dispositivos. El circuito es de 2006.
| Haga click en la imagen para ampliar |
