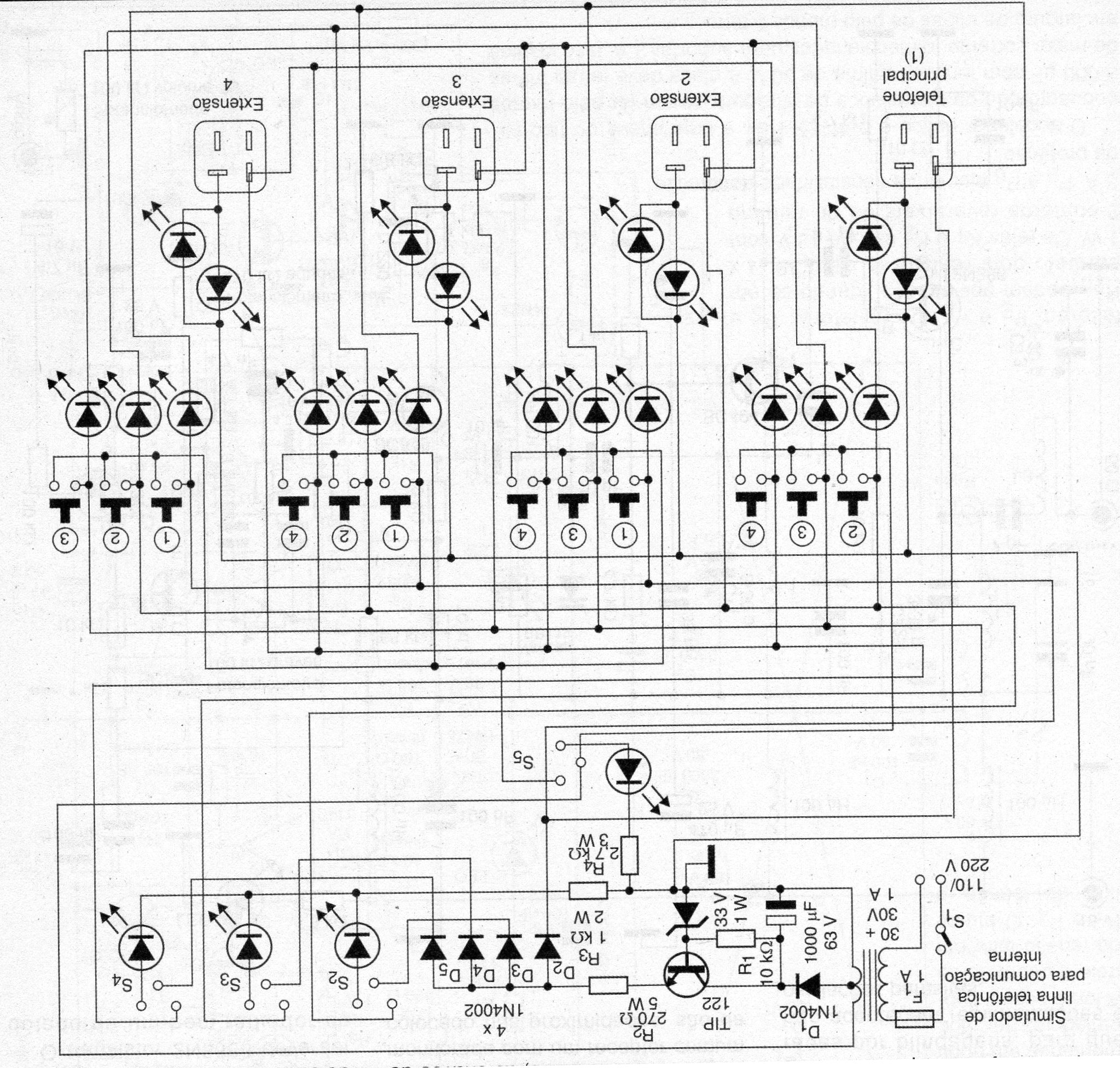

Este circuito es un simulador de línea telefónica, que puede ser usado en comunicaciones internas. Se ha diseñado para un teléfono principal y 3 extensiones pero puede tener hasta 7 extensiones. Es sólo añadir en el emisor del transistor TIP122, vía R2 diodos y llaves de 1 polo x 2 posiciones, hilos y LEDs. Siendo una línea con varias extensiones, debido a los diodos, podemos accionar la llamada a la extensión que deseamos presionando el interruptor NA o la tecla que se adapte al teléfono correspondiente al número de extensión. El autor pegó 2 planchas de metal fino (15 mm) en las placas de los teclados, bajo las teclas de los números de las extensiones (1,2,3 y 4). En las teclas pegó otras planchas (3 mm) para contacto cuando se presiona. El transformador y la placa con el circuito quedará instalado en una caja de 4 x 4 cm de la Pial. En la tapa de esta caja quedaron los LED, las llaves de 1 polo x 2 posiciones y la toma del teléfono principal, fusible y S1. Las claves sirven para desactivar las otras extensiones, para evitar la escucha de las conversaciones. Estas llaves, en la otra posición, al retirar el auricular del gancho, aplicarán corrientes en los LED que se encienden en las extensiones, indicando 2 extensiones ocupadas. S5 corta la llamada de las extensiones 2, 3 y 4. El transistor TIP122 debe estar dotado de radiador de calor. (2005)
