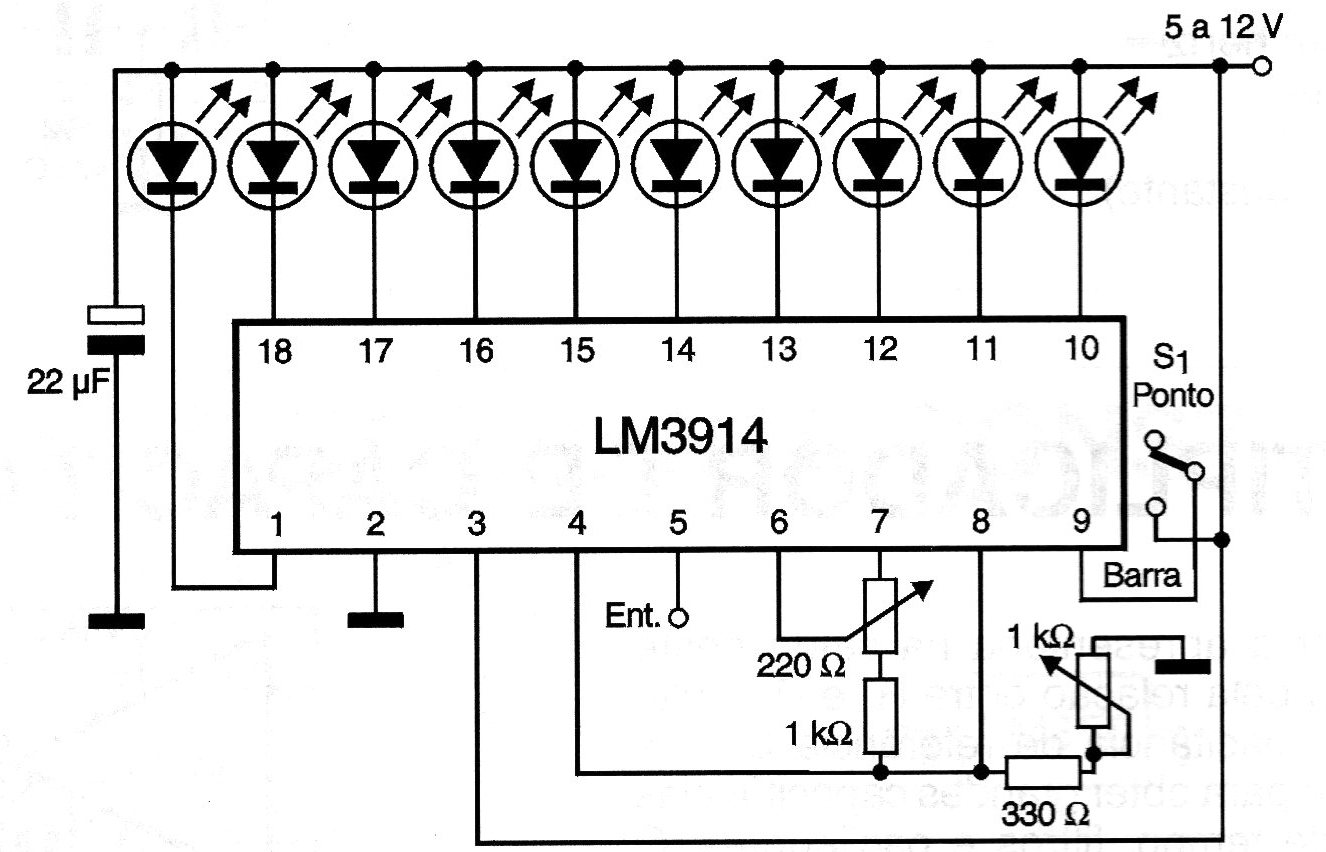

Este indicador de barra o punto móvil (bargraph) emplea el LM3914 y puede excitar 10 LEDs, de cualquier color. Entre las aplicaciones tenemos la indicación de tensión en instrumentos, indicador de nivel de reservorios o aún como VU-meter en aparatos de sonido. Los dos trimpots se ajustan para adaptar el rango de tensiones de entrada a la escala completa. A través de la llave S1 seleccionamos si el aparato funciona como escala de punto o barra móvil. El circuito funciona con tensiones de alimentación de 5 a12 V.
| Haga click en la imagen para ampliar |
