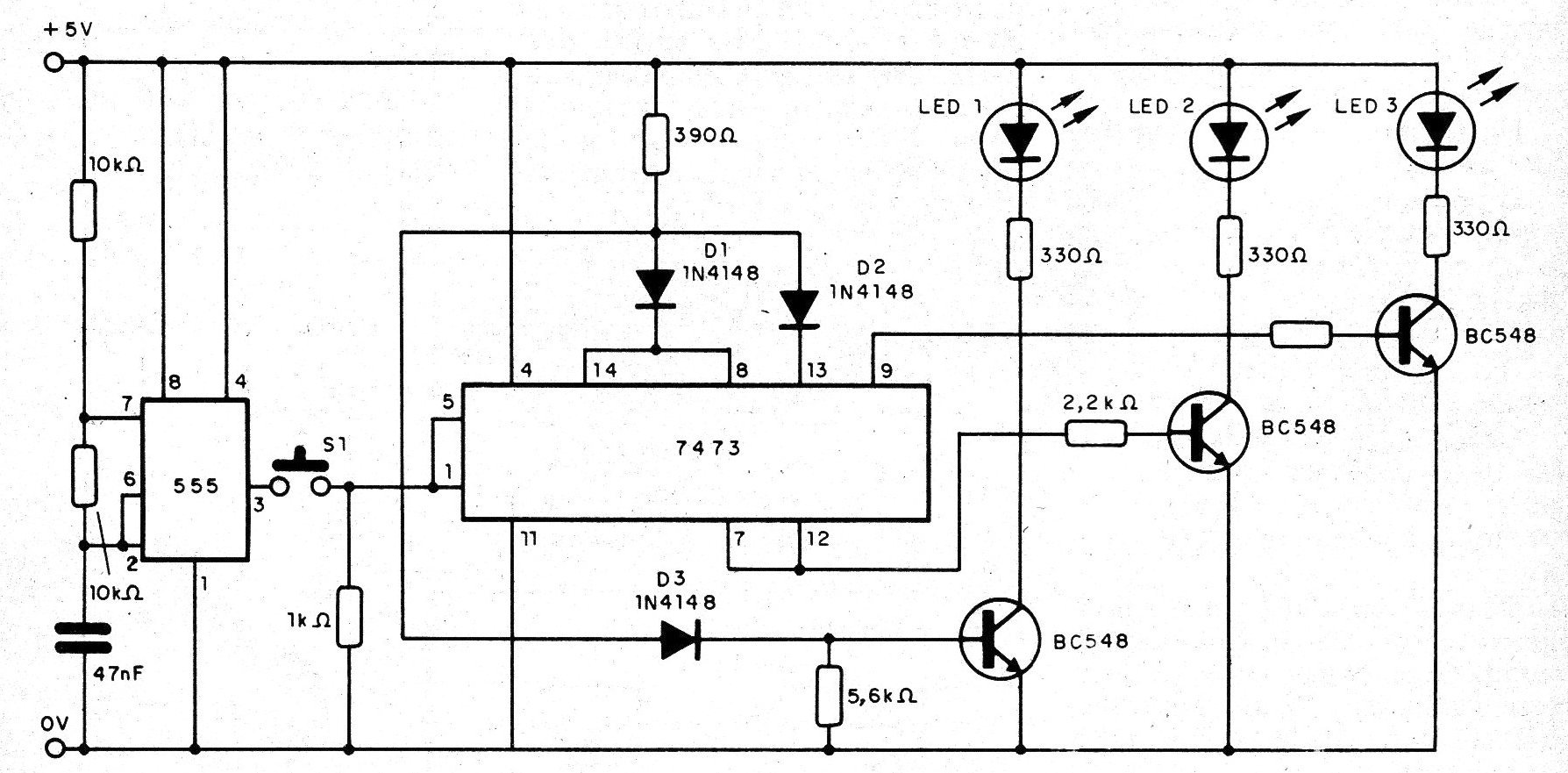

El circuito presentado es de un juego basado en un integrado TTL del tipo 7473. En la figura tenemos entonces una "lotería deportiva" que sortea 1 de 3 conjeturas posibles, que son indicadas por el encendido de 3 LED. La base del circuito es un doble flip-flop del tipo JK. En este circuito el reloj es proporcionado por el oscilador con un integrado 555 que opera a una frecuencia suficientemente alta para que el jugador no tenga influencia en el conteo y, por lo tanto, en el resultado. Los pulsos en cantidad aleatoria se aplican al doble flip-flop cuando presionamos S1. Cuando suelmos, la posición de sorteo, o el LED encendido, dependerá de la cantidad de pulsos contados. Los cambios en el circuito se pueden hacer en el sentido de que los transistores exciten los SCR y, por lo tanto, las lámparas conectadas a la red de alimentación. Un problema que puede ocurrir en un proyecto que involucra un sensor óptico, como por ejemplo un foto-transistor, es como excitar directamente con este componente una puerta.
