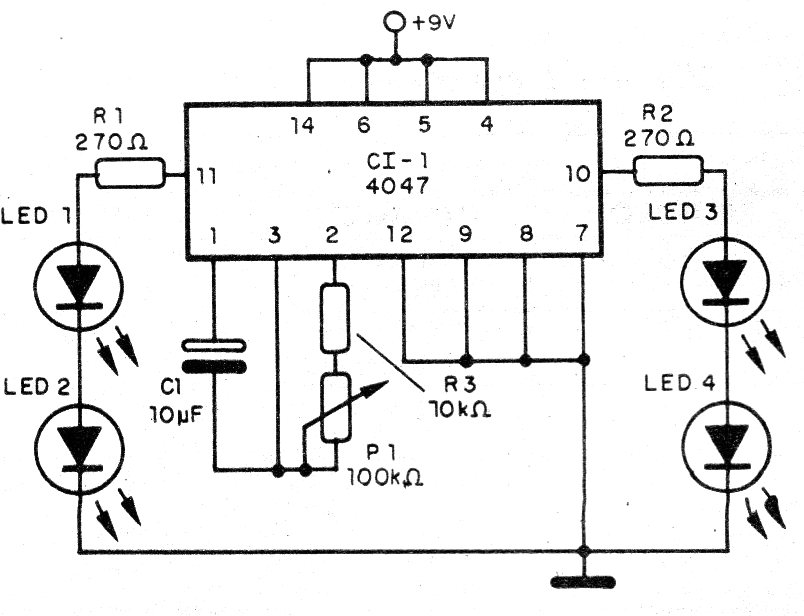

El circuito mostrado en la figura hace que dos conjuntos de LED parpadeen alternativamente en una frecuencia que se puede ajustar en P1. El capacitor C1 se puede cambiar para obtener otras bandas de frecuencias.
