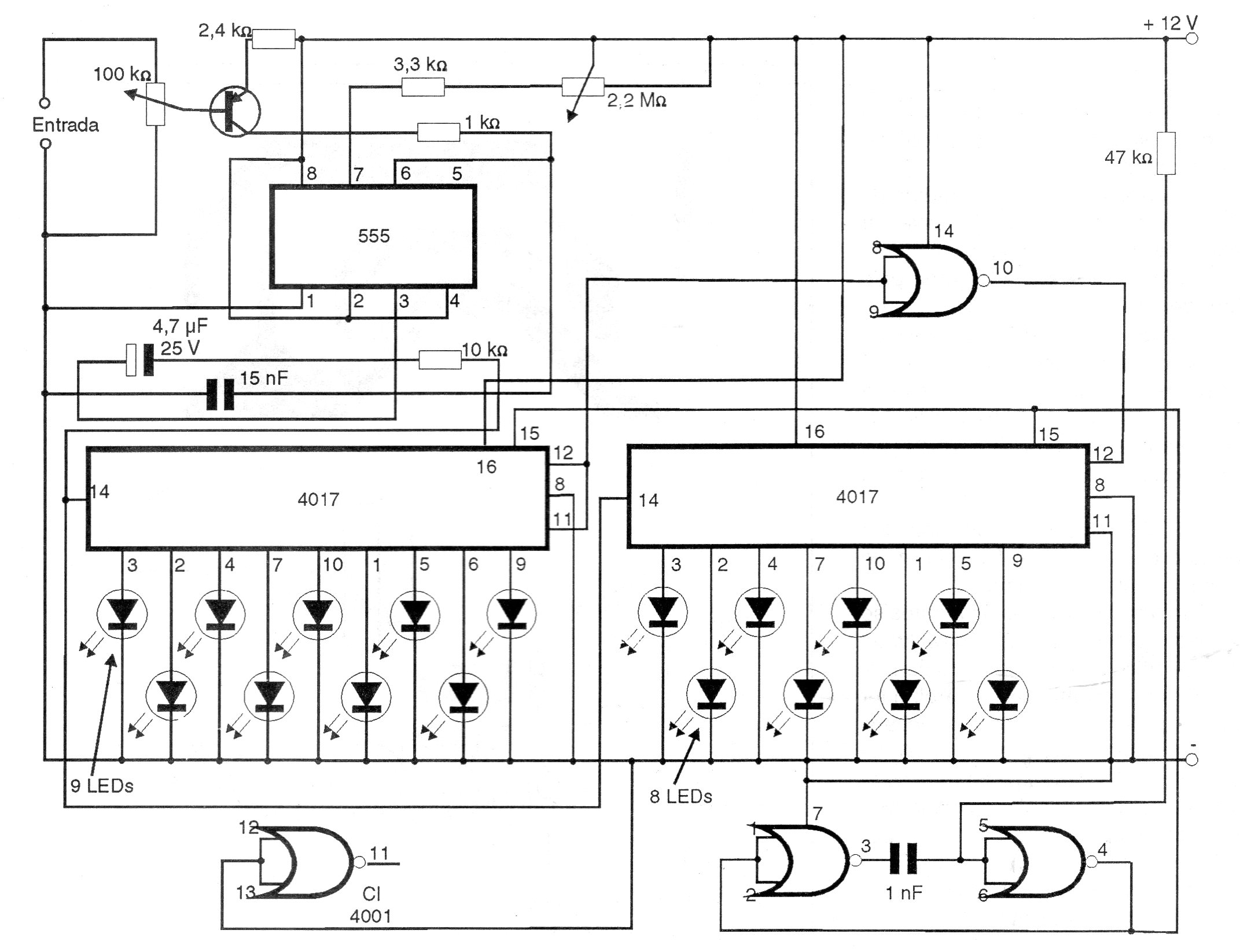

Este circuito de VU tiene un efecto diferente dado por el uso de dos 4017. El circuito es de una documentación de 1997 siendo conectado en la salida de cualquier amplificador. En el proyecto original no se previó una protección de entrada que sería recomendable. Se puede utilizar una resistencia de 1k en serie con la base del transistor o la entrada. El circuito original está diseñado para ser utilizado en el coche pero debe funcionar con tensiones de 5 a 12 V.
| Haga click en la imagen para ampliar |
