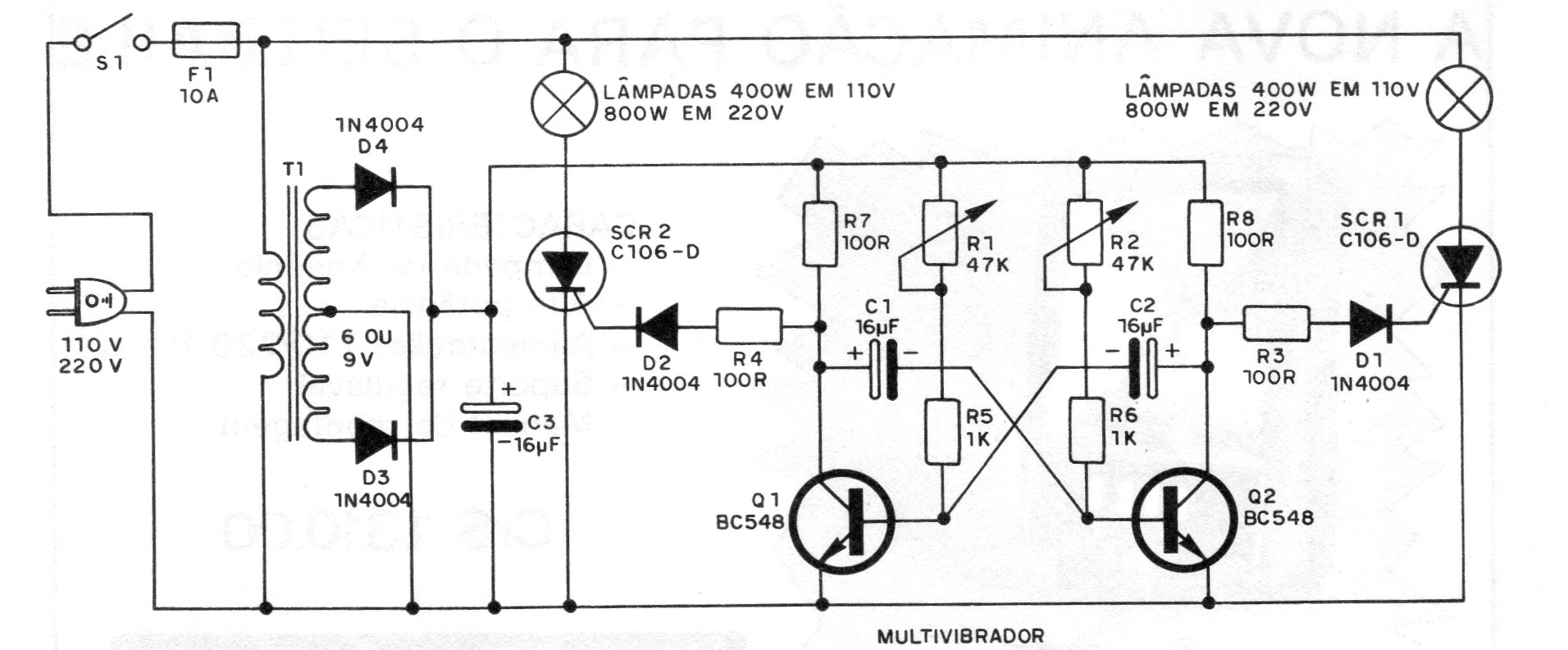

Este circuito fue obtenido en una publicación de 1980 siendo sugerido para bailes, fiestas, entrada y salida de vehículos, árbol de navidad, etc. El circuito completo se muestra en la figura. Se trata de un multivibrador astable formado por los transistores Q1 y Q2 que disparan alternativamente dos SCR que pueden controlar cargas de hasta 400 W en cada canal en la red de 110 V y hasta 800 W en la red de 220 V. Tenemos dos partes a considerar en este circuito: la parte y baja tensión cuya alimentación viene de un transformador, y la parte de alta tensión conectada a la red que alimenta los SCRs. La frecuencia de funcionamiento del parpadeante se determina mediante los capacitores C1 y C2. Estos componentes se pueden cambiar.
