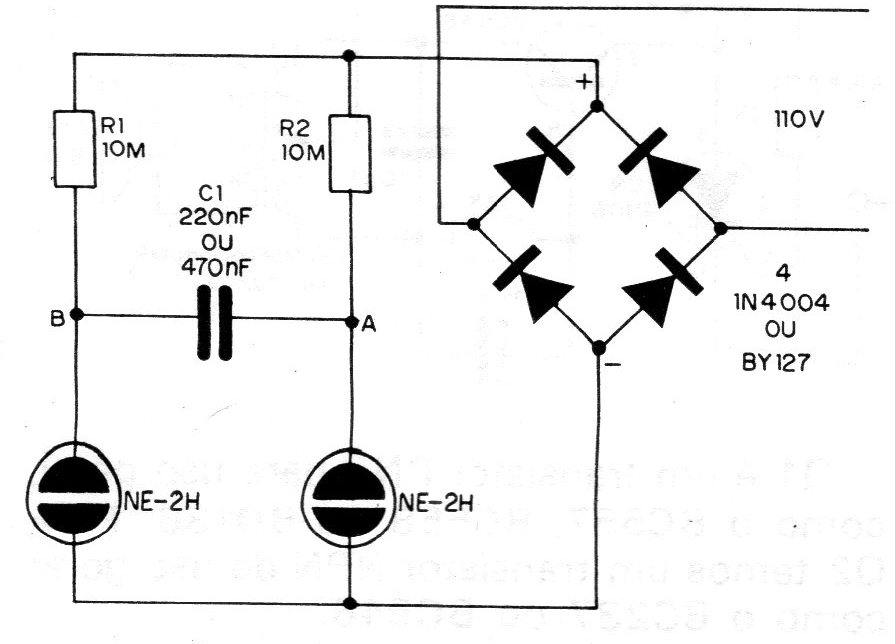

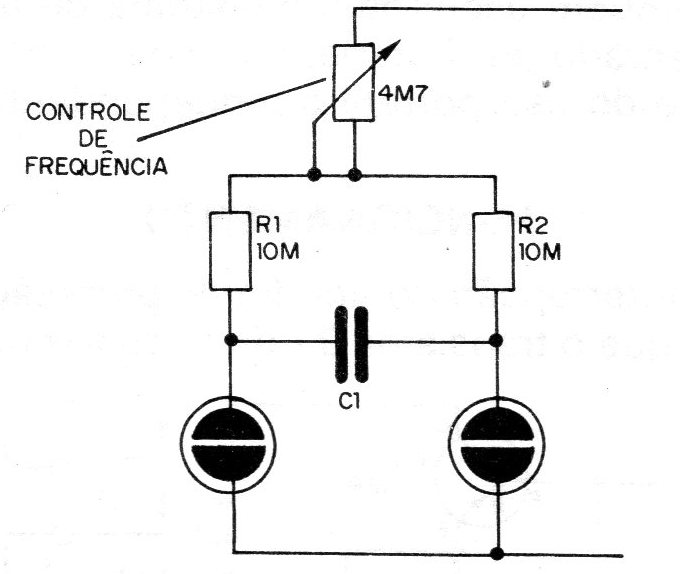

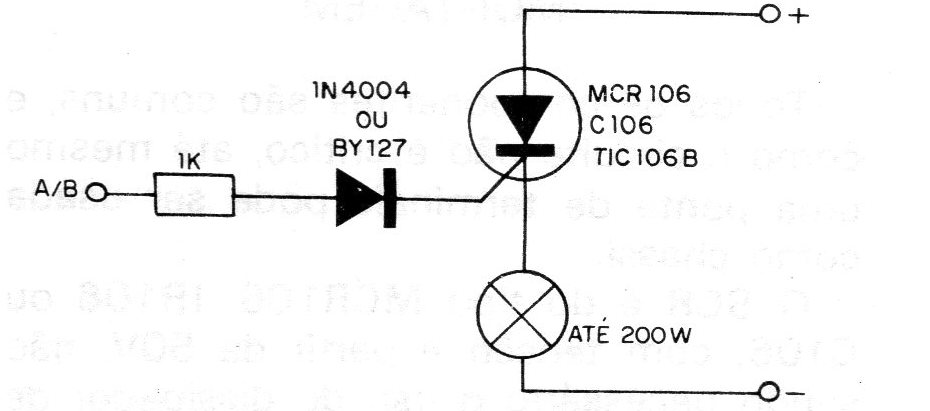

Este circuito es de una documentación de 1982 y tiene algunas utilidades interesantes, a pesar de su extrema simplicidad. Puede servir para decorar un juguete para cuartos de niños, que no quedarán en la oscuridad total durante la noche, o para señalar, en la oscuridad, interruptores o controles de aparatos. Otra finalidad importante es la experimental, evidentemente. Tenemos entonces un parpadeante con dos lámparas de neón, que parpadean alternativamente a una velocidad determinada tanto por el valor de R1 y R2, como de C1. Con mayor valor de C1 se obtienen parpadeos más intervalos, es decir, mayor tiempo. Con el cambio o adición de un resistor variable, como muestra la figura, se puede tener un control de frecuencia para el circuito. Los diodos rectificadores del puente proporcionan la tensión continua de la alimentación del circuito, aunque sólo uno de ellos, en una configuración rectificadora más simple, ya sea suficiente para garantizar su funcionamiento. Una posibilidad importante para este circuito es la excitación de SCRs con el control de cargas de mucho mayor potencia en un parpadeante con lámparas de hasta más de 100 W.
