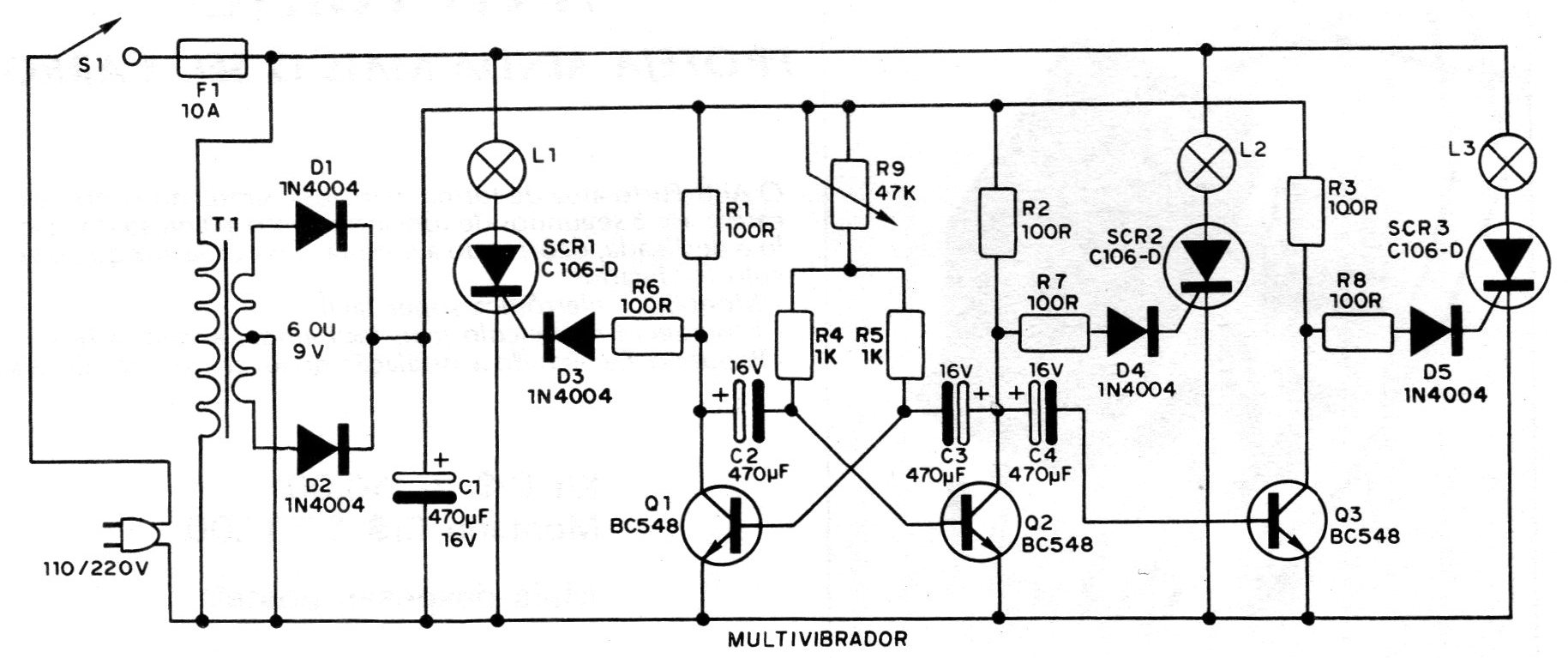

Tenemos aquí otro proyecto que tiene como base un multivibrador astable, en una demostración de las posibilidades que esta configuración ofrece al proyectista. Se trata de un indicador parpadeante de efectos decorativos, el cual fue encontrado en documentación de 1982. Se utilizan 3 SCRs con el control cíclico del funcionamiento a partir de un único multivibrador astable. Este multivibrador justamente, es el responsable de los tiempos de encendido de cada uno de los 3 conjuntos de lámparas usadas. La frecuencia del multivibrador está determinada por los capacitores C2, C3 y C4, así como por las resistencias R4 y R5 y el potenciómetro R9. Por el potenciómetro R9 podemos entonces tener el control de la frecuencia de operación del circuito en una banda que será determinada por los capacitores citados arriba. Conforme la aplicación a ser dada al aparato debemos hacer la elección de estos condensadores cuyos valores se situarán entre 470 uF y 1000 uF, con tensiones de trabajo de al menos 16 V. La alimentación de este multivibrador debe ser hecha con una baja tensión, la cual es obtenida por un transformador (T1) y diodos D1 y D2. El capacitor C1 hace el filtrado de la fuente. Los SCR usados son del tipo C-106-D, con capacidad para controlar cargas de hasta 440 W en la red de 110 V (donde completa) y hasta 880 W en la red de 220 V. Si el lector usa lámparas de hasta 40 W en la pantalla red de 110 V (donde se completa) y hasta 880 W en la red de 220 V. Si el reproductor utiliza lámparas de hasta 40 W en cada SCR, no necesitará un disipador de calor, pero si las lámparas son de mayor potencia, necesario. En el montaje se debe tener cuidado con la polaridad de los diodos, la posición de los transistores y SCRs, además de la polarización de los capacitores electrolíticos.
