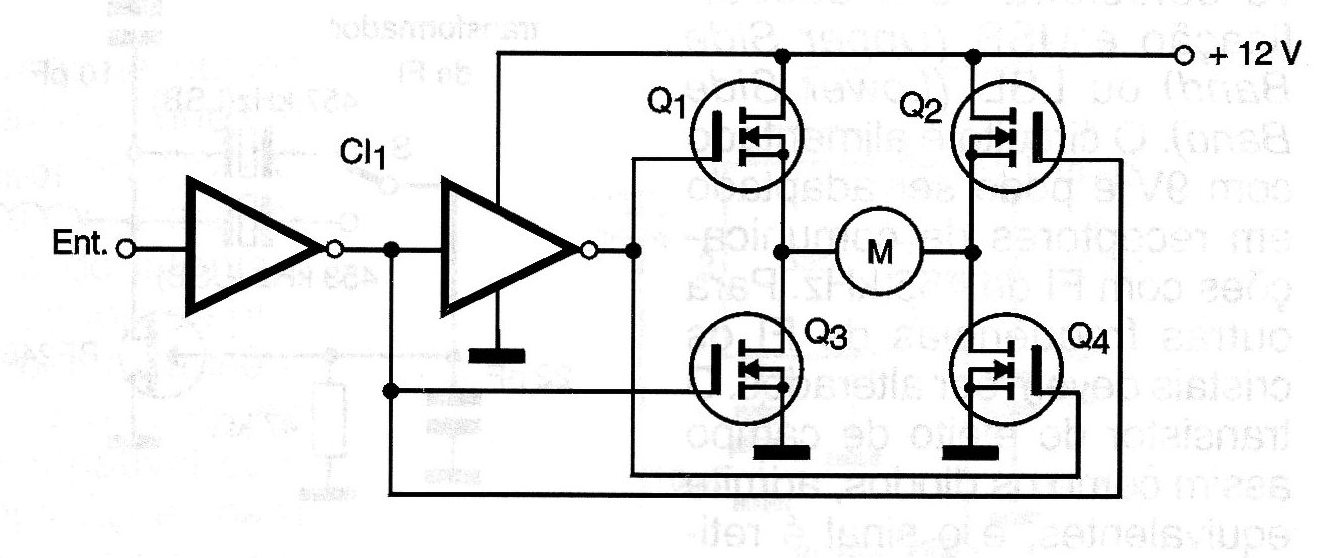

Con el circuito ilustrado podemos hacer un motor DC girar en un sentido o en otro, conforme el nivel de la señal de entrada sea alto o bajo. Los bloques inversores en la entrada son CMOS o TTL de cualquier tipo, que puedan ejercer esta función, incluyendo puertas NAND conectadas con esta finalidad. Los FET de potencia son de acuerdo con la corriente del motor que debe controlarse. FET como el lRF640 pueden controlar cargas de varios ampères. El circuito puede funcionar como shield.
