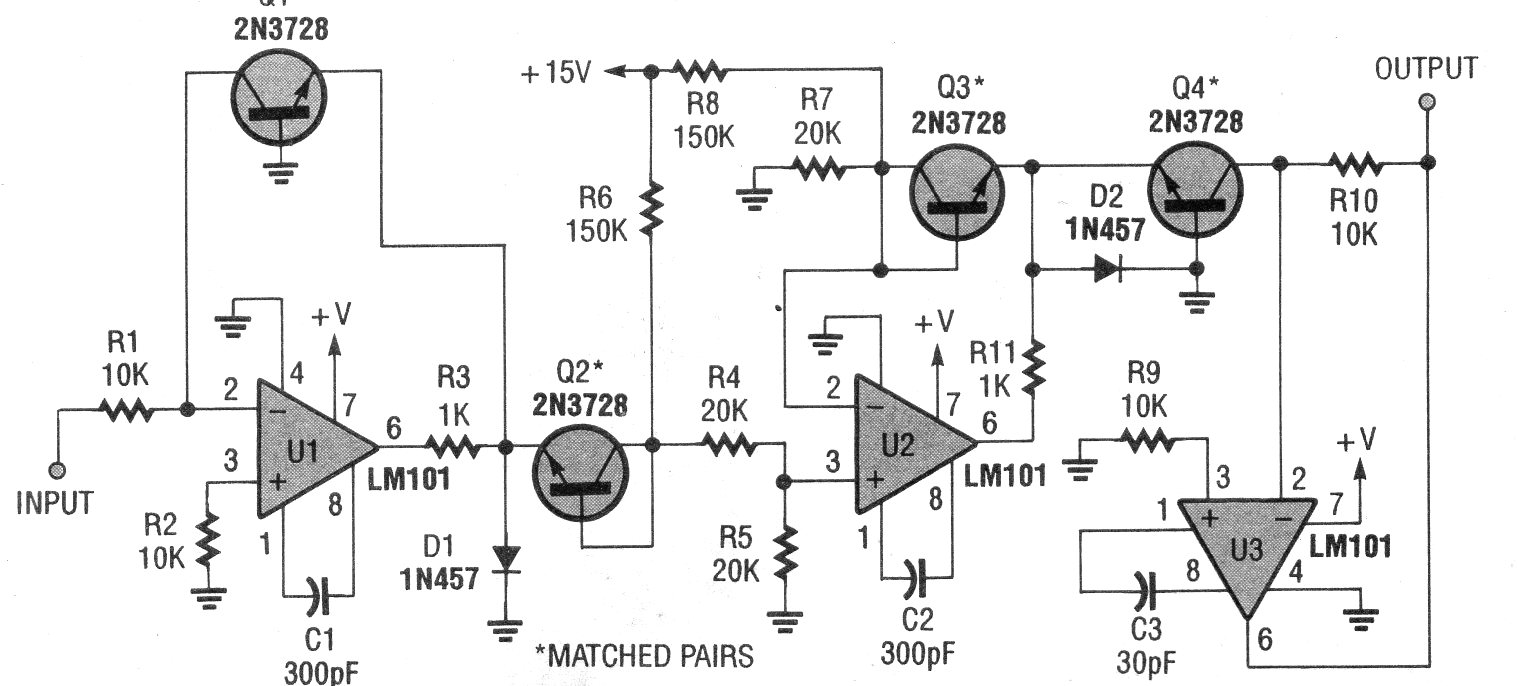

La tensión de salida de este circuito es proporcional a la raíz cuadrada de la tensión de entrada. Se pueden utilizar transistores y operacionales equivalentes. Encontramos esta configuración en una documentación americana de los años 90. El circuito se puede utilizar en un ordenador analógico.
| Haga click en la imagen para ampliar |
