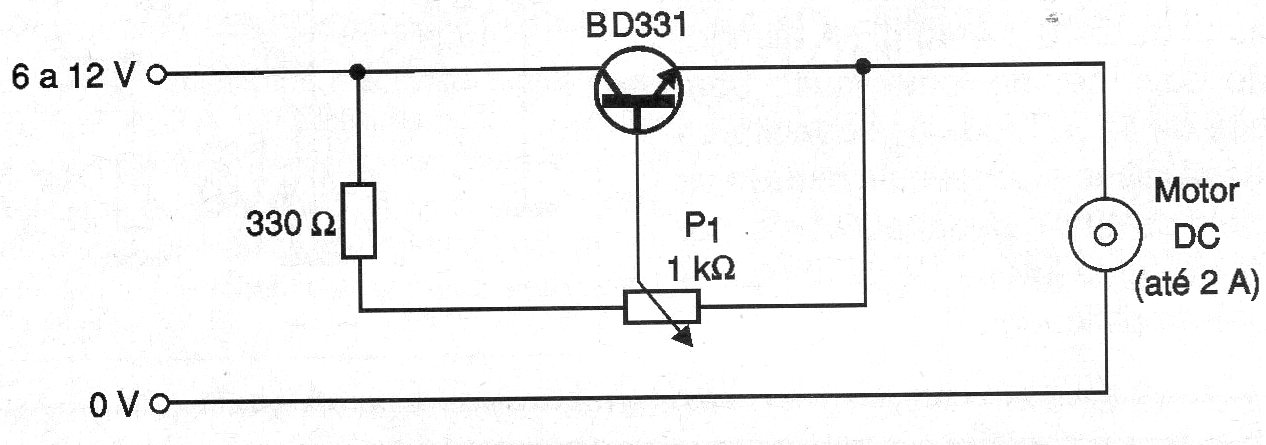

El simple control de velocidad para motores de corriente continua mostrado en la figura puede controlar cargas de hasta 3 ampères. El transistor debe montarse en un buen radiador de calor. El circuito funciona con motores de 6 a 12 volts. El resistor de 330 ohms eventualmente puede ser aumentado así como P1 para motores con corrientes menores a 500 mA para poder trabajar con menor corriente en el potenciómetro.
