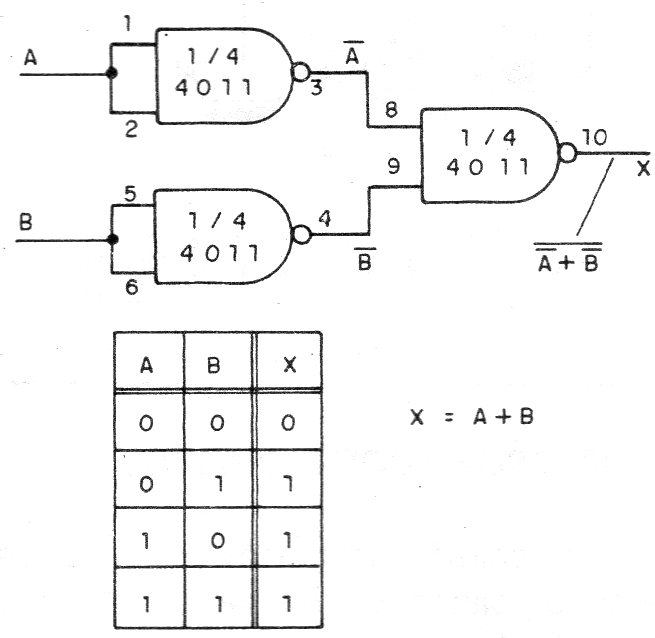

La función OR, o portugués O, tiene la tabla de verdad se muestra por el diagrama de la figura. Tenemos la salida en el nivel 1 cuando una entrada o la entrada está también en el nivel 1. Para las dos entradas en el nivel 0 tenemos la salida en el nivel 0. Podemos conseguir esta función usando 3 de los cuatro puertos NAND existentes en el 4011. Lo que hacemos es utilizar dos. puertos como inversores y un puerto en su función normal. Esto en los Ieva a una ecuación demostrada en la propia figura.
