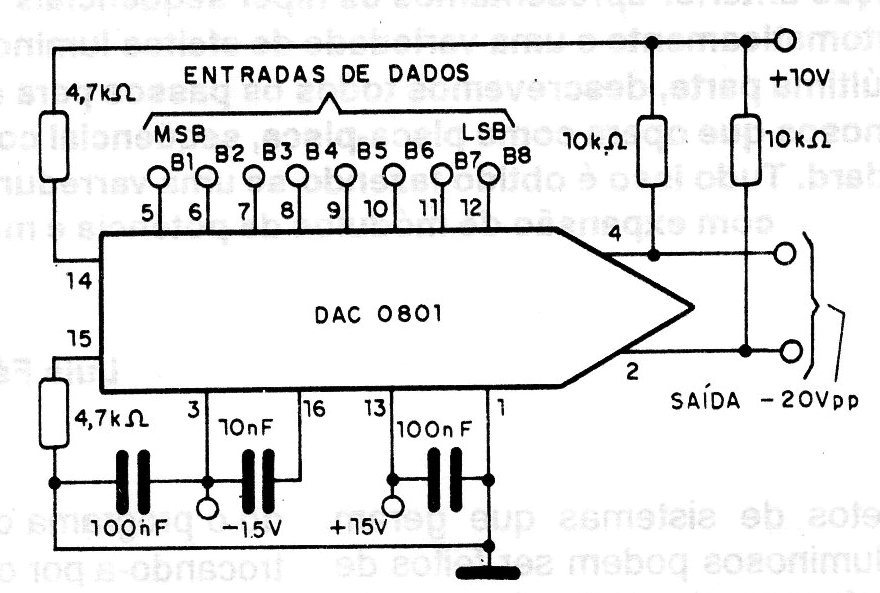

Este circuito tiene como base el integrado DAC0801 y tiene una precisión mejor que el 0,39% en toda la escala. La salida de alta impedancia con buena capacidad de corriente puede proporcionar una tensión máxima de 20 volts pico a pico. La alimentación del convertidor debe ser hecha con una fuente de tensión simétrica de 4,5 a 18 volts y la corriente máxima (final de escala) es de 1,99 mA. El circuito integrado DAC 0801 se encuentra en la envoltura DlL de 16 pinos y no es muy común actualmente.
| Haga click en la imagen para ampliar |
