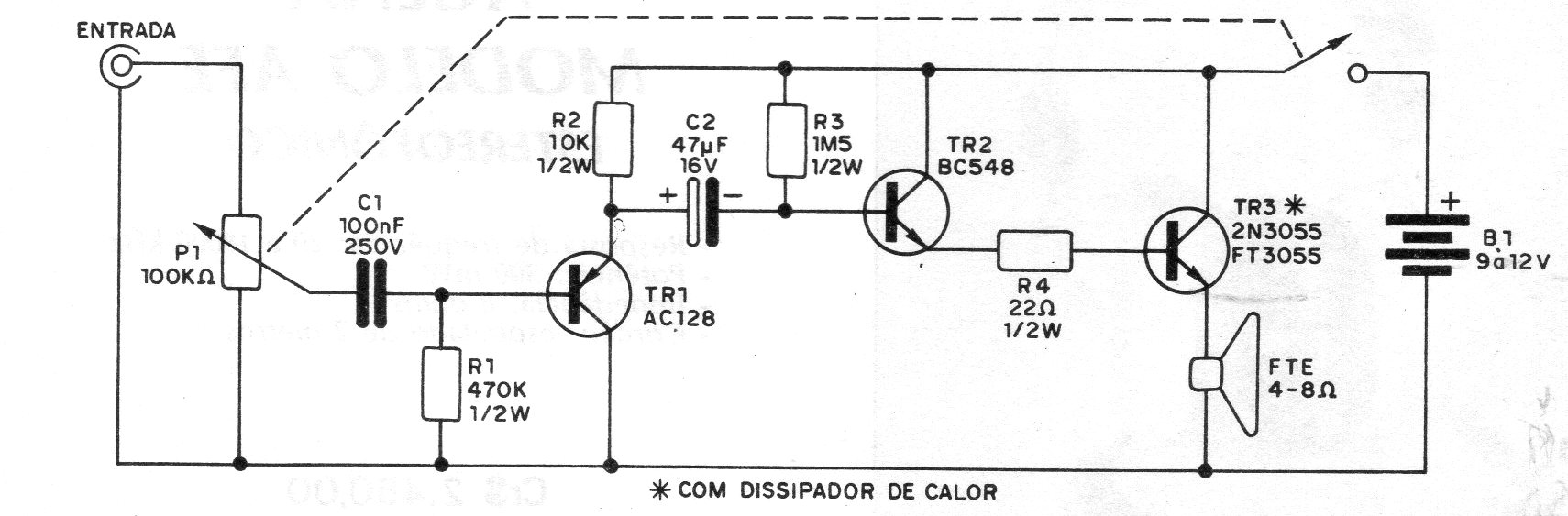

Este amplificador transistorizado simple es de una documentación de 1982. El transistor de salida debe montarse en un disipador de calor. La alimentación debe ser hecha por pilas medias, grandes o fuente de alimentación, ya que la corriente consumida es elevada.
| Haga click en la imagen para ampliar |
