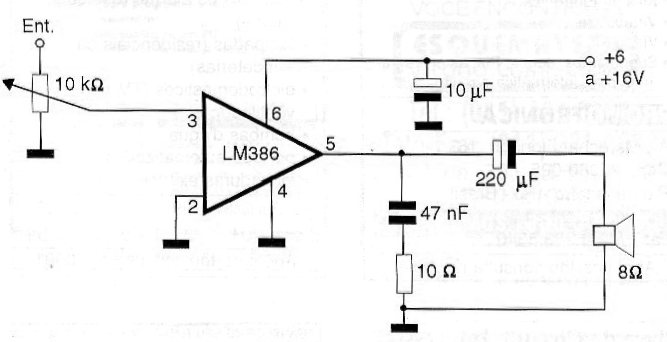

Con sólo un circuito integrado y pocos componentes adicionales este amplificador tiene una potencia de salida de 325 mW con alimentación de 6 V; 700 mW con 9 V y 1W con 16 voltios, para cargas de 8 ohms. La ganancia de tensión varía entre 20 y 200 y la impedancia de entrada es del orden de 50 k ohms.
| Haga click en la imagen para ampliar |
