Avago Technologies (www.avago.com) sugiere el circuito de la figura 1 para la amplificación de señales de 1,575 GHz (rango de GPS), utilizando su nuevo componente, el circuito integrado ALM-1612. Este circuito presenta una figura de ruido muy baja, del orden de 0,95 dB (tip) y una ganancia de 18,2 dB (tip).

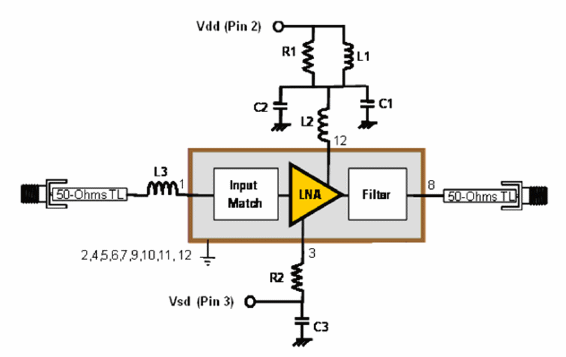

Figura 1 - Amplificador de 1,575 GHz para el rango de GPS utilizando el circuito integrado ALM-1612 de Avago
Figura 1 - Amplificador de 1,575 GHz para el rango de GPS utilizando el circuito integrado ALM-1612 de Avago

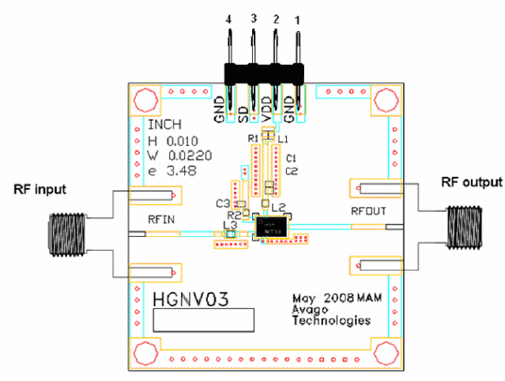

    La placa de circuito impreso para el montaje del amplificador se muestra en la figura 2.



Figura 2 - Placa de circuito impreso para el montaje del amplificador.
Figura 2 - Placa de circuito impreso para el montaje del amplificador.





La alimentación se realiza con tensiones de 2,7 V y el consumo en el estado de shutdown es de 0,1 mA.
