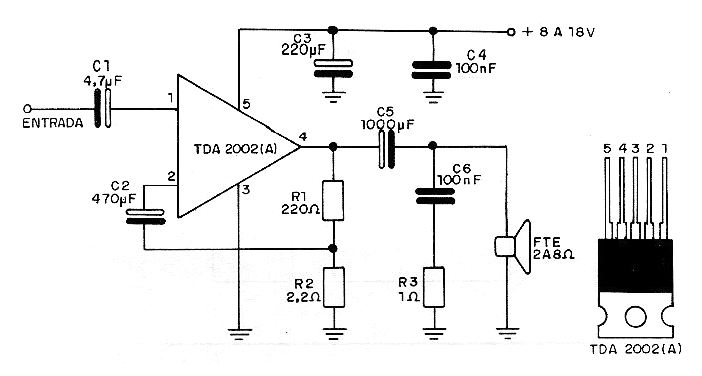

Alimentado por una tensión de 14 V este circuito proporciona una potencia de salida de 5,2 W en carga de 4 ohms. Para 2 ohms esta potencia sube a 7 o 8 W. El circuito integrado debe estar dotado de un excelente disipador de calor y la ganancia de tensión es 100, dada por la relación entre R1 y R2. Los capacitores electrolíticos deben tener una tensión de trabajo compatible con la usada en la alimentación.
