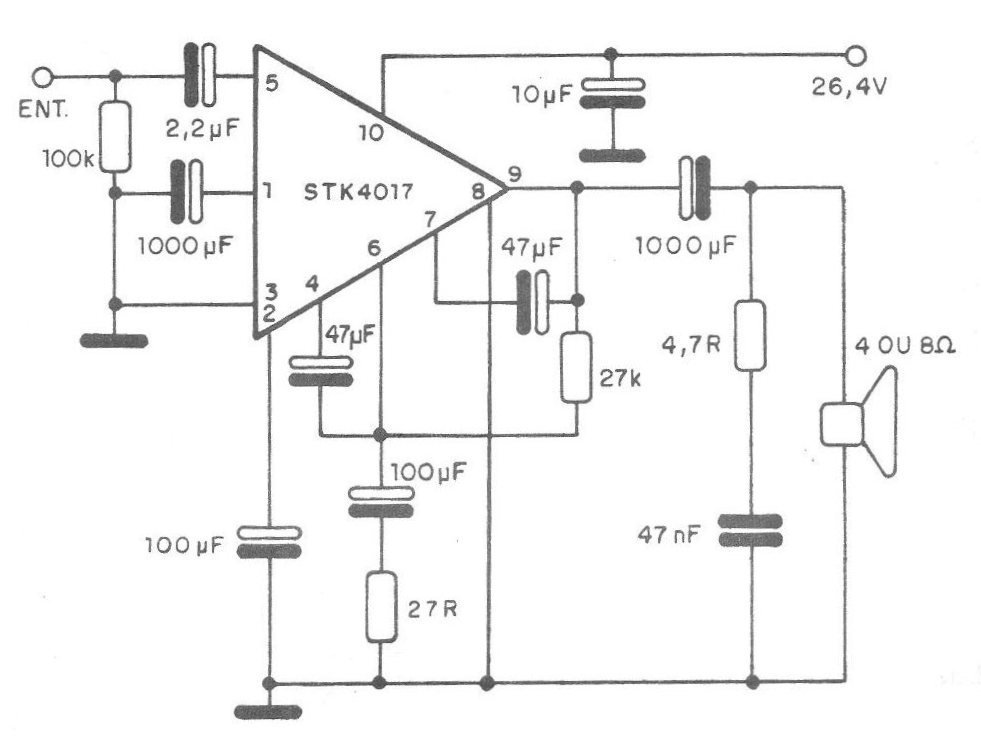

El circuito de la figura siguiente es sugerido por Sanyo y proporciona una potencia de 10 W en carga de 4 ohms y 6,8 W en carga de 8 ohms. Se puede utilizar en la misma configuración con alimentación de 32 V para 8 ohms y 29 V para 4 ohms en caso de que tengamos potencia máxima y el rango de operación es de 50 a 20 000 Hz. El circuito hídrico STK4017 se suministra en envoltorio SIL de 10 pinos que necesitan un buen radiador de calor para esta aplicación. Entre las aplicaciones indicadas para este integrado citamos el uso en órganos electrónicos, ya que la fuente de alimentación no necesita ser simétrica.
| Haga click en la imagen para ampliar |
